 Comment Fabriquer un Solarscope de taille honorable ?

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Comment Fabriquer un Solarscope de taille honorable ?   Mer 26 Nov 2014 - 17:00

J'essaie de préparer l'éclipse solaire partielle du 20 mars 2015

Je voudrais bricoler (fabriquer) un solarscope, qui donne une image de taille honorable, du soleil : genre 30 cm du soleil (voire plus)

Si j'ai bien compris, il faut un oculaire (ou une lentille ?) : quelle focale ? Faut-il avoir plutôt une grande focale ou une petite, une grande ouverture ?
Et un miroir convexe : quel rayon de courbure ? Vaut-il mieux avoir un petit rayon de courbure ? pour avoir une grande image ??

Si les spécialistes du Soleil ont des idées.... je suis preneur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frédéric METZ
Admin
avatar

Nombre de messages : 1988
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Jeu 27 Nov 2014 - 9:09

Ce n'est pas vraiment un solarscope, mais une idée intéressante ici :

http://transitofvenus.nl/wp/observing/build-a-sun-funnel/

Avec des versions assez grosses :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Jeu 27 Nov 2014 - 9:34

Merci Fred
C'est absolument énorme !
C'est exactement ce qu'il me faut.
Et en plus c'est pas cher.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frédéric METZ
Admin
avatar

Nombre de messages : 1988
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Jeu 27 Nov 2014 - 9:36

Le plus chiant c'est peut-être de trouver la toile de rétroprojection au mètre.
Il doit y a voir des boutiques spécialisée j'imagine.
Mais je n'y connais rien là dedans.

En tous les cas ... ça m’intéresse aussi ! Et le club aussi j'imagine pour les présentation au public, ça peut être intéressant.

autre URL :
http://www.sunguntelescope.com/MAIN.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Jeu 27 Nov 2014 - 18:34

Question : La Lunette avec son oculaire : ils ne risquent pas de fondre ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Jeu 27 Nov 2014 - 18:54

Il y a un site qui vends de la toile gris pour écran de projection par l'arrière.

En fait ça m'a l'air trop super simple : Il suffit de prendre un sot opaque, genre : http://www.castorama.fr/store/Seau-de-macon-en-plastique-10L--prod4730050.html?navAction=jump&isSearchResult=true

Puis d'y fixer la toile gris : http://www.videopole.fr/toiles-au-metre/toiles-retro/toile-au-metre-pour-ecran-de-retro-projection-translite-gris.html

Et le tour est joué !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frédéric METZ
Admin
avatar

Nombre de messages : 1988
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Jeu 27 Nov 2014 - 19:41

La lunette ne craint rien a mon avis. Par contre j'imagine que l'occulaire va chauffer un peu !

Le plus dur sera de fair un support rigide qui sera fixer sur le fond du seau préalablement troué, pour que l'occulaire reste bien en place et que le montage soit bien rigide.

Dans le 2ème lien, il y un lien vers une pièce de ce genre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
apricot

avatar

Nombre de messages : 1277
Localisation : Pibrac
Date d'inscription : 19/07/2013

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Ven 28 Nov 2014 - 17:37

Sympa ce système. Un truc plus simple encore est de projeter l'image sur un grand papier blanc : renvoi coudé et oculaire tournés vers le bas, reste à poser le papier au sol (idéalement orienté avec un carton calé pour qu'il soit bien plan vis à vis de l'axe optique). Tout con mais ça marche bien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/apricot/
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Ven 26 Déc 2014 - 15:41

Voici mon Sun GUN :
ça fonctionne, mais je n'ai pu faire les essais qu'en présence de nuages !!! Et pas encore avec le plein soleil... mais ça va venir...

Voici le soleil avec des nuages qui défilent devant :




Le soleil fait environ 15 cm de diamètre sur l'écran de projection. On peut grossir davantage, il suffit de mettre un oculaire avec une focale plus courte

J'ai utilisé ma lunette 80/480

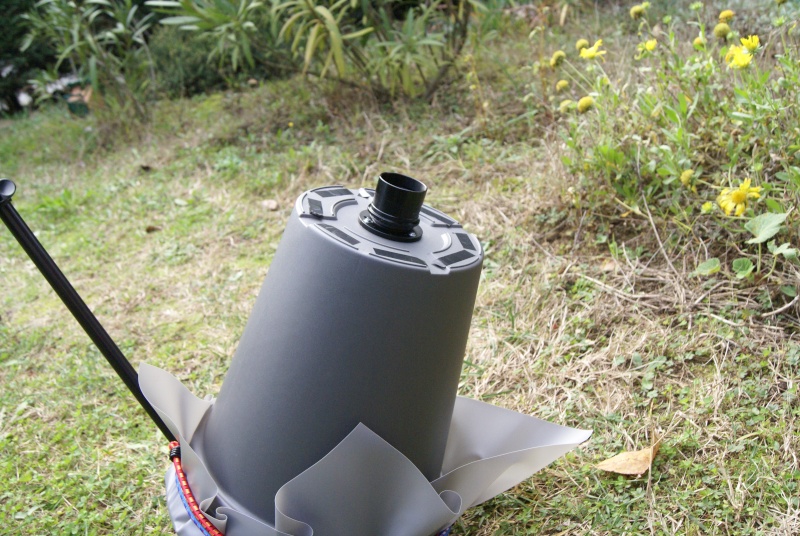

Le montage du Sun Gun, fait avec un vase en plastique, assez léger, 6€
Avec une toile pour écran de projection arrière (40€ le m2) : http://www.videopole.fr/toiles-au-metre/toiles-retro/toile-au-metre-pour-ecran-de-retro-projection-translite-gris.html
Pour fixer le coulant 2", j'ai utilisé un correcteur de tilt, fait avec 2 pièces métal qui se vissent l'une sur l'autre, et donc ici, de part et d'autre du fond du vase plastique
Correcteur de tilt : http://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-t2/correcteur-de-tilt_detail





L'oculaire de 9mm, 72°, est à l'intérieur du vase
L'intérieur du vase :



Faut que je rajoute encore un filtre jaune
Et vivement la semaine prochaine, pour faire les tests avec le Soleil !

.


Dernière édition par lucien le Mar 30 Déc 2014 - 15:10, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frédéric METZ
Admin
avatar

Nombre de messages : 1988
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Ven 26 Déc 2014 - 17:41

Super boulot !! J'aimerais bien voir ça de près !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
Siegfried
Admin
avatar

Nombre de messages : 2513
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Sam 27 Déc 2014 - 10:20

C'est sympa, mais pourquoi le filtre jaune? Ce n'est pas sur que ça améliore le contraste, si c'est pour l’esthétique c'est dommage. Fait gaffe à ne pas monter le chercheur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Sam 27 Déc 2014 - 10:45

Oui, c'est pour l'esthétique. Mais c'est vrai, on peut s'en passer.
Par contre faudrait un chercheur pratique, pas cher, sans optique...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Siegfried
Admin
avatar

Nombre de messages : 2513
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Sam 27 Déc 2014 - 11:14

Un projecteur solaire pas cher, un tube de bonbon, de médicaments ou de pvc bouche d'un côté, un petit trou au centre et du papier sulfurisé fixé à l'arrière.
Le PVC ce n'est pas mal, tu peux essayer la longueur optimale et c'est assez rigide pour le fixer en parallèle.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Sam 27 Déc 2014 - 11:45

Excellent !
C'est en fait un sténopé. ça tombe bien, j'en ai fabriqué quelques uns cette semaine. Je vais en mettre un en //
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GilKro
Admin


Nombre de messages : 509
Date d'inscription : 20/09/2006

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Sam 27 Déc 2014 - 21:01

Vraiment sympa et certainement très rapide à mettre en œuvre ... si entre-temps ton épouse n'a pas récupérer le pot pour des plantations !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 29 Déc 2014 - 8:49

Voici les tests ce matin, plein soleil

On y distingue nettement les tâches solaires, au moins 5 tâches
Le soleil, fait 15 cm de diamètre sur l'écran de projection

J'ai volontairement diminué l'exposition de l'appareil photo, pour mieux mettre en valeurs les tâches solaires



Ce ne sont pas des tâches sur mes optiques, pour bien vérifier sur un site "officiel" où se trouvent les tâches solaires en ce moment : http://clubregulus.free.fr/Soleil.html

Je trouve ce système excellent pour des animations publiques.

.


Dernière édition par lucien le Mar 30 Déc 2014 - 15:11, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
michel t150

avatar

Nombre de messages : 207
Localisation : Cugnaux
Date d'inscription : 02/10/2007

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 29 Déc 2014 - 9:38

Bonjour, et bravo Lucien!
ça prouve une fois de plus qu'il n'est pas indispensable d'avoir des systèmes très sophistiqués
pour obtenir des résultats intéressants. Amicalement,
Michel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 29 Déc 2014 - 9:41

Plus le Soleil se lève, et plus le contraste des tâches solaires augmente. On distingue même des nuances de jaune autour des tâches noires.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frédéric METZ
Admin
avatar

Nombre de messages : 1988
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 29 Déc 2014 - 10:29

Vincent, penses tu qu'il soit possible d'utiliser un renvoi couder pour améliorer le confort dans le soleil est vers le zénith ?

L'oculaire ne chauffe pas trop ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 29 Déc 2014 - 10:43

L'oculaire, je n'ai pas vérifié qu'il chauffe trop. Avec ces températures extérieures, je ne m'inquiète pas trop. Mais en été, faut vérifier. Vaut mieux utiliser un oculaire pas trop cher, au cas où...

Pour ce qui est du renvoi coudé, je n'ai pas assez de back focus pour en utiliser un. Le mien est un 2", assez énorme. Mais en été, un renvoi coudé, est très utile à mon avis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Siegfried
Admin
avatar

Nombre de messages : 2513
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 29 Déc 2014 - 11:23

Sans aucun doute, c'est jolie, encore plus impressionnant est l'installation qui forcement attirera les curieux. Puis on est sur de ce que le gens voient!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Comment Fabriquer un Solarscope de taille honorable ?   Lun 2 Mar 2015 - 14:51

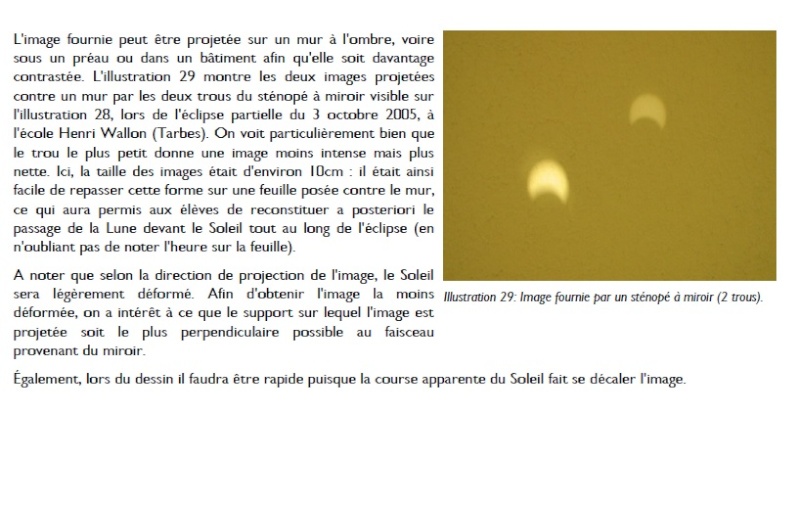

Une autre idée très simple à mettre en oeuvre, surtout en public :

Il suffit d'un miroir Plan, et d'un écran à l'ombre
