MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeMar 20 Déc 2016 - 10:19

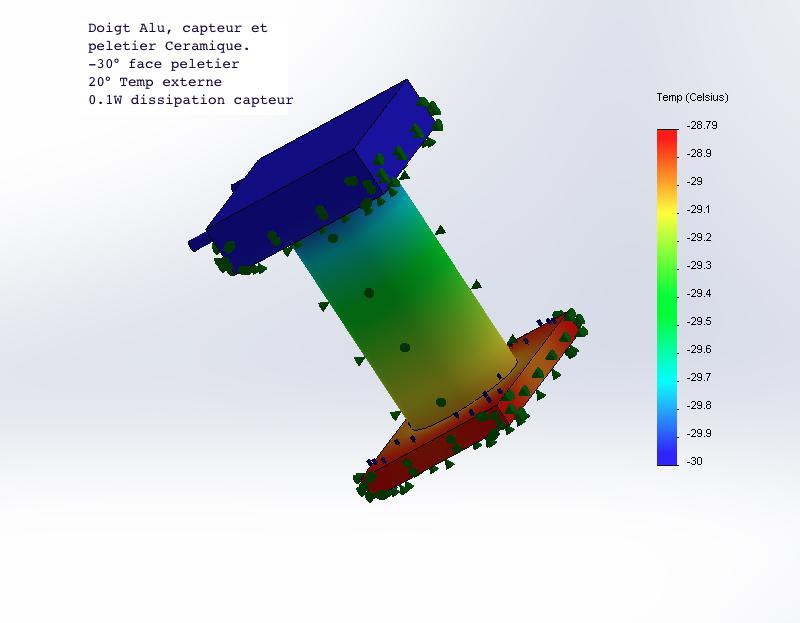

Une analyses d'équilibres thermiques avec le doigt de refroidissement alu (donné par impla007 sur W.A)

Interessant ! L'alu semble faire le job, pour bien moins cher que le cuivre.

Projet CAM86 - Page 2 30683-1482228086

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici


Dernière édition par Frédéric METZ le Mar 20 Déc 2016 - 10:25, édité 1 fois
Revenir en haut Aller en bas
http://frederic.metz.free.fr
apricot

apricot


Nombre de messages : 1938
Localisation : Pibrac
Date d'inscription : 19/07/2013

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeMar 20 Déc 2016 - 10:20

Ca bave dans le rouge.. à cause du chromatisme ? Yaka utiliser un vrai télescope (Newton) et pas un bidule Schmidt ou encore pire une lunette Laughing
Revenir en haut Aller en bas
http://www.astrobin.com/users/apricot/
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeMar 20 Déc 2016 - 10:33

Pour les couleurs qui bavent, j'ai trouvé ça (je ne sais pas si c'est 100% vrai)

Source : http://www.astrosurf.com/ubb/Forum2/HTML/015488.html

jar a écrit:

Un filtre IR-Blocking va rendre les images globalement moins pâteuse et plus fines, avec une balance des couleurs mieux respectée.
En utilisant un capteur couleur, la couche bleue, généralement assez baveuse et sans détails ne va pas être plus jolie avec le filtre IR-Blocking que sans, mais comme les couleurs vont moins tirer vers le rouge, la couche bleue sera moins mise à contribution par la balance des blancs pour obtenir des couleurs naturelles.

Les rouges, et dans une moindre mesure les verts et les bleus seront moins aveuglés par les longueurs d'ondes dans le proche IR, ils vont donc devenir plus nets et moins baveux.

Même en utilisant un capteur noir et blanc, le filtre IR-Blocking va avoir un intérêt. En effet, les corrections réalisées dans les optiques achromatiques et apochromatiques sont généralement prévues pour la lumière visible, les IR, coupés par le filtre ne seront plus défocalisées par les optiques, ils ne viendront donc plus "baver" sur le capteur, très sensible dans les IR.

Outre des images plus fines, la mise au point sera plus facile, les images étants moins baveuses (composante bleue moins mise à contribution, moins d'IR aveuglants les pixels rouges, moins de chromatisme dans le rouge).

Bien sur, ces changements sont subtiles... mais assez importants pour faire, après compositage et traitement, la différence entre deux images... Une image est le résultat d'une (très) longue chaine de points et techniques à mettre en oeuvre et à paufiner. Cette composante IR supprimée par un filtre IR-Blocking n'est que l'un des maillons de la chaine.


_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
jean-pierre.G




Nombre de messages : 235
Date d'inscription : 13/10/2007

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeMar 27 Déc 2016 - 17:47

on ne peut qu'encourager ce type d'initiative ;-) que faisais-tu de tes jouets quand tu étais petit !!??
cqfd
JeanPi
Revenir en haut Aller en bas
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeSam 14 Jan 2017 - 19:15

Et voilà une nouvelle étape de franchie. Un grand merci à Patrick. Du boulot d'orfèvre !

Projet CAM86 - Page 2 Img_2019



Projet CAM86 - Page 2 Img_2020

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 2 Fév 2017 - 8:13

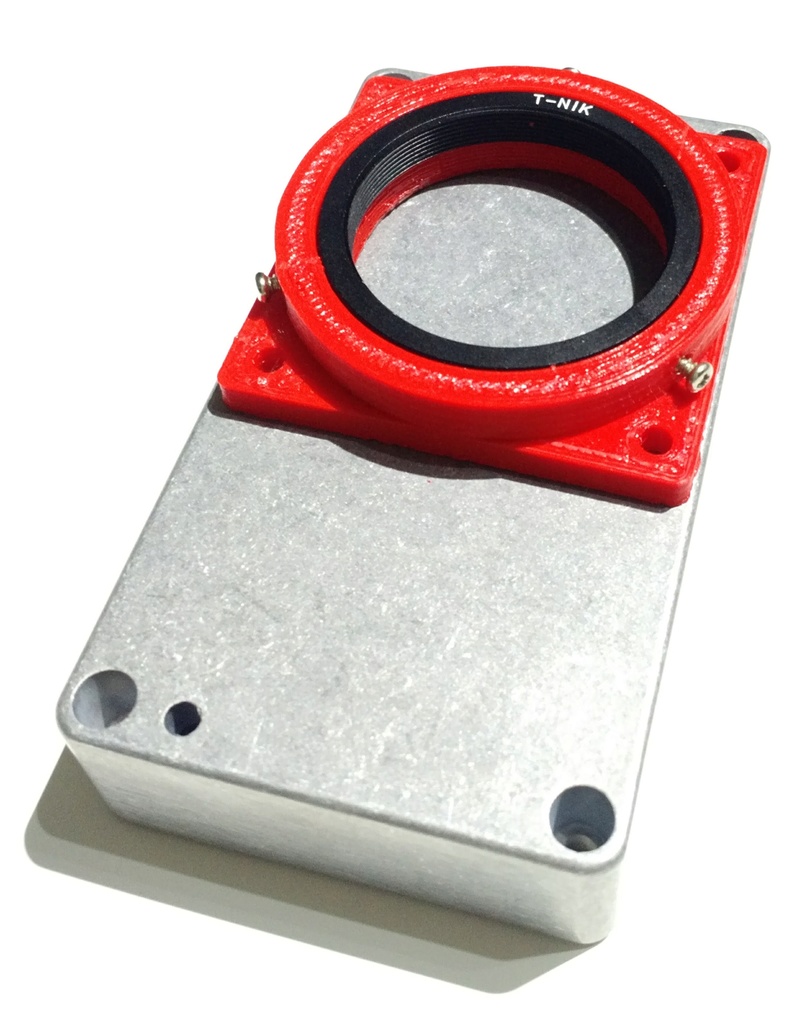

Voici un proto pour le nez de la caméra

Pour le filetage T2, j'ai utilisé une bague T2-Nikon. J'ai démonté la bague centrale que j'ai inséré dans mon impression. Elle est maintenu par 2 petite vis

Sur l'autre face, un pas de vis permet de visser un filtre IRcut qui restera à demeure

Projet CAM86 - Page 2 Img_2021

Projet CAM86 - Page 2 Img_2022

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
apricot

apricot


Nombre de messages : 1938
Localisation : Pibrac
Date d'inscription : 19/07/2013

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 2 Fév 2017 - 8:22

Joli.. Comment tu gère le tilt par rapport au plan du capteur ?
Revenir en haut Aller en bas
http://www.astrobin.com/users/apricot/
pti-jean




Nombre de messages : 446
Date d'inscription : 25/06/2008

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 2 Fév 2017 - 8:38

Salut Fred,

Tu l'as imprimé avec l'imprimante du club ??? Elle est déjà opérationnelle ?

Bien vu pour la bague T2... cela me semble plus réaliste que de réaliser un filetage aussi fin avec une imprimante 3D!

JM
Revenir en haut Aller en bas
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 2 Fév 2017 - 8:50

apricot a écrit:
Joli.. Comment tu gère le tilt par rapport au plan du capteur ?

Pour le moment, je ne gère pas le tilt.
Mais ce qu'on peut faire:
- ajouter de fine rondelles sur un des 4 coins de la carte (support du capteur) pour changer l'orientation.
ou
- ajouter de fine cales entre la pièce imprimé et la bague T2 (genre, quelques épaisseurs de scotch)

J'ai aussi fait une pièce assez fine pour limiter le tilt (plus elle est haute, plus il y a des risques d'erreur)

Dernière solution possible : 3 vis sur le dessous de la pièce qui appuie sur la bague T2. Avec ça on doit pouvoir règler le tilte assez finement.

Mais tu as raison de m'y faire penser ... je vais chercher une solution viable.

Fred

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 2 Fév 2017 - 8:54

pti-jean a écrit:

Tu l'as imprimé avec l'imprimante du club ??? Elle est déjà opérationnelle ?

Oui, elle est opérationnelle.

Pour le moment, j'imprime en PLA et avec le G-Fil (intermédiaire entre PLA et ABS).
Faut que je teste l'ABS maintenant.


_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 16 Fév 2017 - 22:25

Première image sans capteur (que du bruit donc)
Tout semble OK ! Youpi ! cheers

Projet CAM86 - Page 2 1er_ex10

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
lucien

lucien


Nombre de messages : 1223
Age : 56
Localisation : Toulouse
Date d'inscription : 19/03/2010

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeSam 18 Fév 2017 - 18:29

Sacré bon boulot
Bravo !
Revenir en haut Aller en bas
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeDim 19 Fév 2017 - 16:28

Capteur soudé, et première "photo" test

Projet CAM86 - Page 2 Test_c10

J'ai un problème de stabilité de l'USB. Je pense que ça vient du connecteur. A vérifier.

La partie méca avance également.
Projet CAM86 - Page 2 Img_2011

Projet CAM86 - Page 2 Img_2010

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeDim 19 Fév 2017 - 17:08

Montage sur mon adaptateur CCD / Canon

Projet CAM86 - Page 2 Img_2012

Et un test sur le chat du voisin qui est venu squatter mon canapé. J'ai utilisé APT avec le driver ASCOM de la CAM86. Ca fonctionne très bien.

Projet CAM86 - Page 2 Test_c12

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Daniel Erpelding

Daniel Erpelding


Nombre de messages : 1163
Age : 52
Localisation : Cugnaux
Date d'inscription : 07/09/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeDim 19 Fév 2017 - 18:02

Super Fred,

Bientôt les premiers shoots :-)

_________________
Daniel Erpelding

Gravement malade  Question

J'ai attrapé le virus de l'astronomie affraid

Je suis atteins d'Iphonite aiguë et Ipadite aiguë clown

Arf j'aime les pommes, j'ai aussi une Imaquite aïgue mais ça aide pour la photo lol!


Mon matériel:
Pour la photo:
AZEQ6 + Skywatcher 200/1000 Black diamond + DO+ Lodestar+Imageur du club

Pour le visuel:
Dobson goto Orion 406mm un vrai puit à photons :-)
Revenir en haut Aller en bas
http://www.astrobin.com/users/daner/
Deneb




Nombre de messages : 4
Localisation : Cugnaux
Date d'inscription : 28/09/2012

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeLun 20 Fév 2017 - 10:05

Salut Fred,
Tu es partis faire un petit tour sur l'ISS pendant les vacances, car avec ta photo du chat à l'envers, cela laisse supposer que..... Shocked (ou alors tu as découvert0 l'anti-gravité!!!! Ha Ha Ha Ha cyclops )

Bon revenons sur Terre
très bon boulot pour ton projet
On attends la suite avec impatience

Bonne continuation

Eric
Revenir en haut Aller en bas
Siegfried
Admin
Siegfried


Nombre de messages : 3116
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeLun 20 Fév 2017 - 10:12

C'est pas mal, pense tu vraiment que 18,70 c'est trop pour APT Wink?
Blague à part, c'est un projet bien mené, bravo.
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeVen 24 Fév 2017 - 21:29

Voilà le support qui va permettre de maintenir le doigt froid contre le peltier. J'en ai profité pour ajouter un emplacement pour le capteur de température. Il ne sera pas sur le CCD, mais assez proche et collé contre le doigt froid.

Reste à découper le doigt froid à la bonne longueur.

Projet CAM86 - Page 2 Img_2013

Projet CAM86 - Page 2 Img_2014

Projet CAM86 - Page 2 Img_2015

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeMar 28 Fév 2017 - 8:17

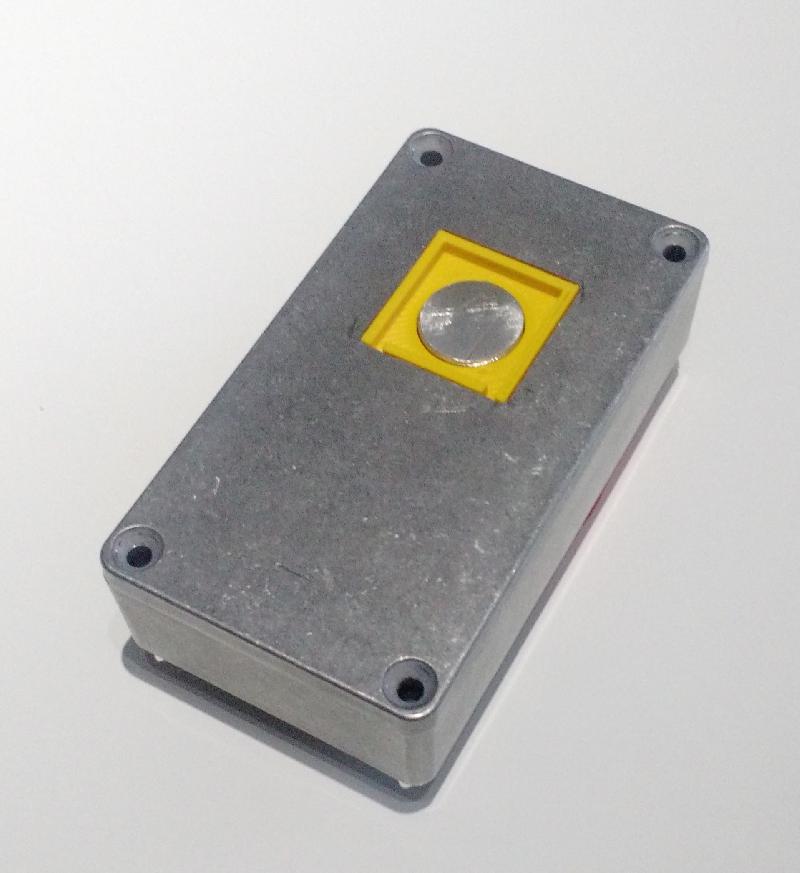

Et voilà le support du doigt intégré au boitier.
Reste à monter le radiateur.
Je vais gérer le bon écartement entre le radiateur et le peltier en imprimant des rondelles à la bonne épaisseur (placée sur les vis de maintient du radiateur)

Projet CAM86 - Page 2 17944-1488269752


_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Siegfried
Admin
Siegfried


Nombre de messages : 3116
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeMer 1 Mar 2017 - 11:31

Super propre. sunny
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeDim 21 Mai 2017 - 18:05

Et voilà la CAM86 terminée.

J'ai fait un test de refroidissement. En partant de 26°C je suis descendu à -1,5. Je n'ai pas essayé d'aller plus loin. Je suis déjà à -27,5° sous la température ambiante. Ca me conviens très bien.

Un GRAND merci à Patrick pour toute l'aide qu'il m'a apporté ! cheers

Voilà les photos :
Projet CAM86 - Page 2 Cam86-11
Projet CAM86 - Page 2 Cam86-10
Projet CAM86 - Page 2 Cam86-13
Projet CAM86 - Page 2 Cam86-12

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
apricot

apricot


Nombre de messages : 1938
Localisation : Pibrac
Date d'inscription : 19/07/2013

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeLun 22 Mai 2017 - 11:07

Beau boulo Fred !
Première lumière sur le ciel pour bientôt...
Revenir en haut Aller en bas
http://www.astrobin.com/users/apricot/
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeDim 28 Mai 2017 - 20:50


_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Frédéric METZ
Admin
Frédéric METZ


Nombre de messages : 2349
Age : 49
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitimeJeu 1 Juin 2017 - 21:33

Côté Tilt, ça me semble correcte :

Projet CAM86 - Page 2 800px_64_1496352687fwhm-map

_________________
Like a Star @ heaven Fred Like a Star @ heaven
Mes photos en cliquant ici
Revenir en haut Aller en bas
http://frederic.metz.free.fr
Contenu sponsorisé





Projet CAM86 - Page 2 Empty
MessageSujet: Re: Projet CAM86   Projet CAM86 - Page 2 Icon_minitime

Revenir en haut Aller en bas

Projet CAM86
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» M31 à la Cam86
» Projet
» Projet M20 et NGC6888
» projet en cours
» Projet d' étude

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Espace virtuel club astronomie URANIA :: Urania31 :: Infos utiles :: Bricolages & Astuces-
Sauter vers:
