Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Voici mon profil matériel   Ven 6 Avr 2007 - 11:02

Skywatcher T33 (Newton 257/1190)
Monture EQ6 (2003 ou 2004) + kit Skyscan
EOS350D
SPC900 & Vesta Pro
Système de guidage en cours de conception avec lunettes Bresser 70/700, interface Pierro & Guidemaster
Maintenant je peux aussi disposer d'un EOS 350D Baadériser du club

Dernières màj  fin Mars 2008 :
Remplacement du PO par un Crayford Moonlite.
Achat d'un correcteur de coma Baader.

Modif longue pose de la SPC900 en cours.


http://i43.servimg.com/u/f43/11/13/69/87/we042011.jpg


Fin avril, démontage et nettoyage de l'axe dec. Un vrai cauchemar pour l'autoguidage avec un jeu alentours 30sec d'arc.
Après remontage, le jeu et toujours présent. Je serre un max la vis sans fin, un tour de 360° fait apparaitre 2 points dur sans pour autant bloquer. Je ne peux faire d'avantage. Yesss, le jeu c'est significativement réduit. Avant nettoyage, toute tentative de resserrer la vis sans fin terminai avec un blocage de l'axe dec.

Actuellement l'autoguidage reste capricieux. La monture peine avec ces 18 kg de charge. Le mieux que j'ai réussit est une pose de 12 min sans faute. Mais une pose réussit reste un jeu de loterie. Actuellement je travaille sur une meilleure mise en station pour limiter les corrections en espérant d'obtenir un taux + élevé des photos réussit et de pouvoir produire des images avec des étoiles + rondes. Pour le moment je suis content quand j'arrive avec des erreurs de +/- 3s d'arc.

Il me reste à soigner un peu mieux mon câblage et de changer mon support de lunette guide, du provisoire qui dure.



Mise à jour le 23/02/2009
J'ai acquis une nouvelle monture, la CI-700. c'est une monture Celestron de l'époque ou ils faisaient sous-traiter à Losmandy. La 1° impression c'est ça robustesse apparente.

Les premiers test montrent beaucoup de backslash et beaucoup de points durs qui provoquent un blocage de la monture.
Il y a du travail de réglage en perspective, ce n'est pas mon point fort.

Voila un côte à cote avec l'EQ6, il faut qd même que je vous montre la monture :

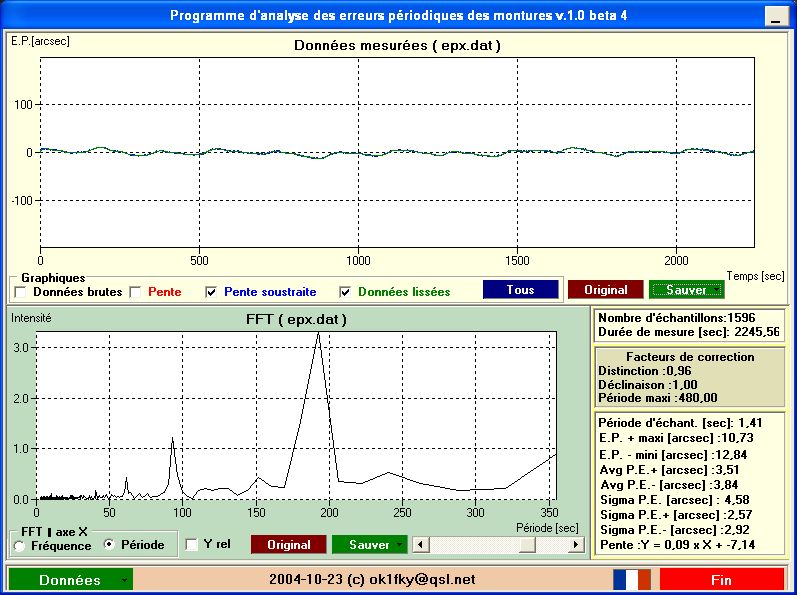

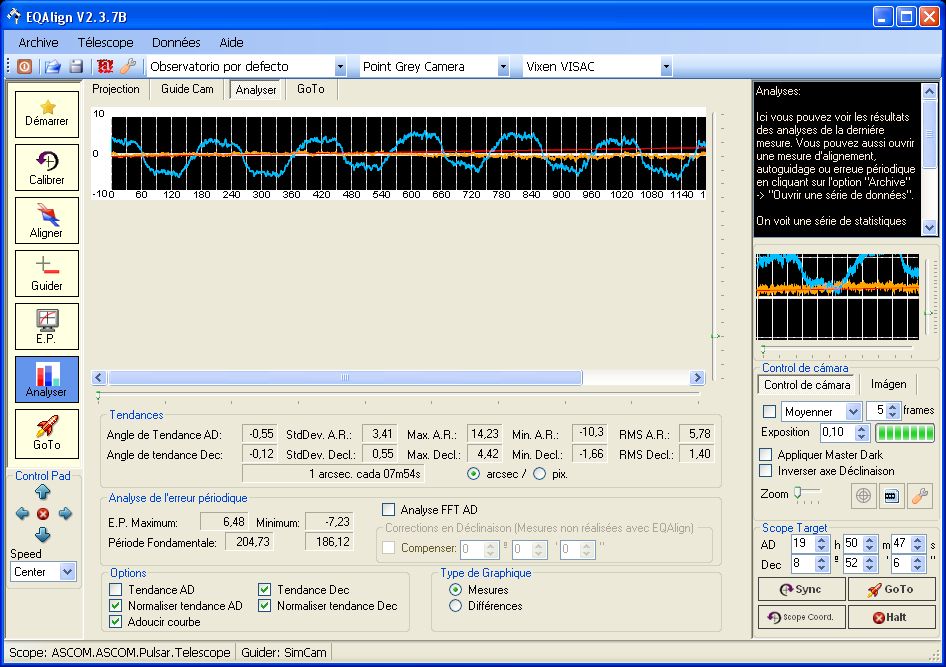

Cliquez ici pour afficher les mesures EP:


Câblage, cliquez ici:


Ma dernière acquisition, un e Atik 16 pour guider ou photo CP
Chip Monochrome: Sony Chip ICX-429 ALL ( PDF file )
Resolution    752 x 582 pixels  ( 437,664 pixels )
Chip size    7.4mm x 5.95mm - diagonal 9.49mm
Pixel size    8.6 x 8.3 um
BIT            16 BIT
Computer Port    USB 1.1 - Download time max. 5s
Cooling    Peltier cooling (25° below ambient temp.)
Preview function    only approx. 1 second download time
Power supply    12V DC - 0.8A power consumption
Protective glass    optical glass - BK-7

Champ couvert :
Focale de mon instrument = 1181
Le champ couvert en arc min calculé selon la formule 57.3/focale * nbre mm * 60
21,4' * 17,2' Diag 27,4'

Mes premiers tests m'ont permis de détecter des étoiles mag 14 en 2s proche du zénith (12,7 avec la SPC900 LP), l'image est très propre.

Aout 2013
Atik314L+
RAF EFW1
Filtre LRGB Baader 31.75
Filtre HA 7nm


Dernière édition par Siegfried le Jeu 15 Aoû 2013 - 17:17, édité 14 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
martydidier

avatar

Nombre de messages : 37
Age : 59
Date d'inscription : 21/03/2008

MessageSujet: Re: Voici mon profil matériel   Sam 25 Sep 2010 - 9:10

Très beau matériel, voir même impressionnant !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Mar 12 Mar 2013 - 11:44

Bonjour
Grâce à l'intervention ingénieuse de Michel je peux enfin adapter ma SPC900 sur mon diviseur optique (DO) en tant que caméra de guidage.
Un grand merci pour ce jolie travail.

Et voici en image ce que Michel fabrique avec des pièces de plomberie et un objectif de sa Toucam :




Et à quoi sa sert?
Actuellement je me sers du DO en utilisant le Canon en tant que imageur et l'Atik16 en tant que caméra de guidage.

Mais comme l'Atik 16 fait d'excellentes images je souhaite mon servir pour captures toutes les petites et moyennes galaxies. Le capteur de cette caméra est petit et tout à fait adapter à ce genre d'objet, fini le grand champs et recherche de la petite bête.
Mais avec quoi guider l'Atik16???
Grâce à Michel l'SPC900 peut le faire à condition d'avoir une étoile guide assez puissante dans son petit champ.
A terme je pense investir dans la Lodestar de Starlight pour guider mes caméras.
Mais comme je ne pas encore trouvé de donateur Wink, l'SPC900 et l'adaptateur de Michel sont les bienvenues.

Les objets accessible avec l'Atik et mon SW254 :
Champ couvert =21,4' * 17,2'
M81 rentre presque en entier
M63, 64, 81 rentrent assez bien.
Après, tout ce qui est plus petit fait l'affaire, et dans le petit gibier, il y a du choix pour le rapace.

Je ne me suis pas arrêter la. J'ai enfin réalisé ma colonne pour accueillir la CI700.
Pour l'observation avec le PO à 1,80m à l'horizontale et certainement 2,5m au zénith il faudrait une échelle, mais c’est prévu pour la photo.

La colonne repose sur un socle de 73*73 à 70cm de profond et de 45cm d'épaisseur avec triple treillis.
Ce socle est rehaussé pour atteindre le niveau du sol comme suit :


Le trou sera comblé après avoir mis en place les gaines électriques.
J'ai soude l'armature métallique de la colonne à celle qui dépasse l'embase.
La colonne fait 1,4m pour 25cm de diamètre.

Et voici la pièce pour relier la CI700 :

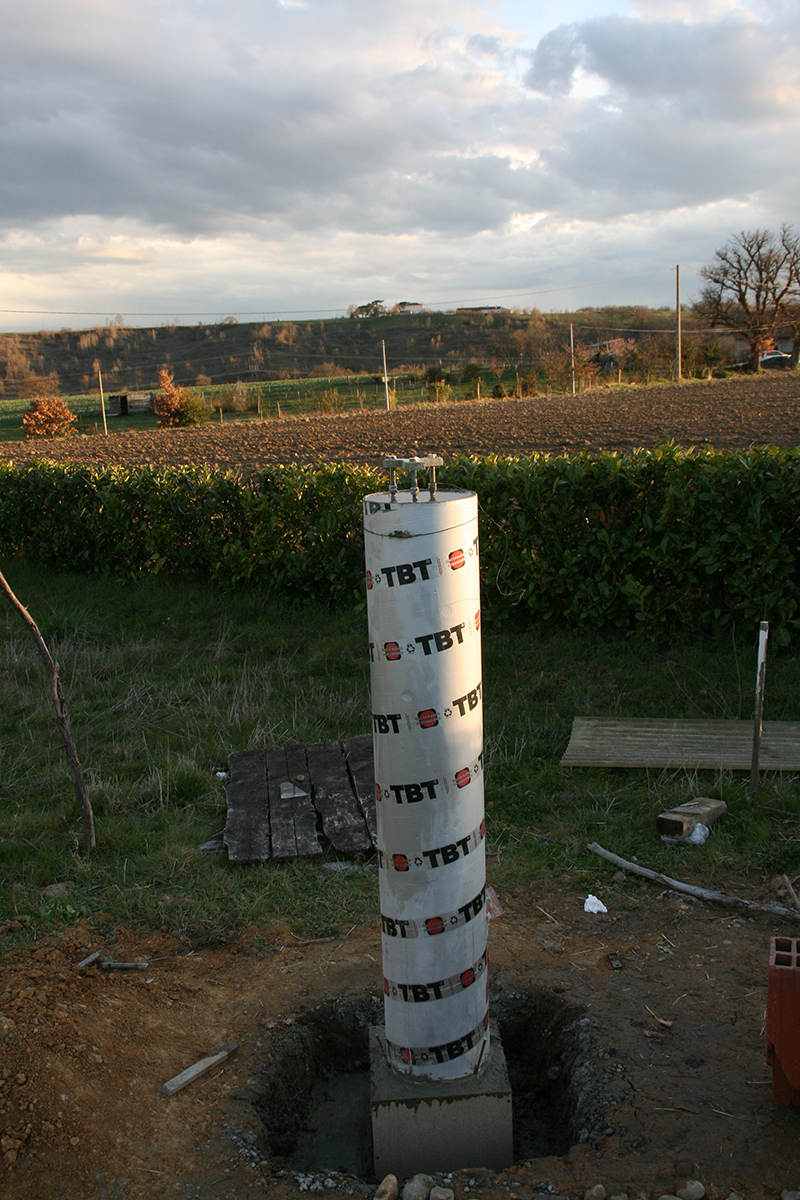

Puis les vues nord, est, sud, ouest une fois la colonne coulée.




Une vue du dessus

Une vue de loin

Il y a plus cas attendre le mois prochain pour tester.


Dernière édition par Siegfried le Mar 12 Mar 2013 - 21:42, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Voici mon profil matériel   Mar 12 Mar 2013 - 14:50

Excellent ! Bravo.
Elle à l'air sacrément solide cette colonne !
Maintenant il ne reste plus qu'à attendre un ciel dégagé...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Voici mon profil matériel   Mar 12 Mar 2013 - 20:36

Mais pourquoi elle est aussi haute ta colonne ? Comment tu vas accéder à l'oculaire ???
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Mar 12 Mar 2013 - 21:53

lucien a écrit:
Mais pourquoi elle est aussi haute ta colonne ? Comment tu vas accéder à l'oculaire ???

Ce que plus tard je compte mettre un abris autour. Je mettrai un plancher rehaussé à l'intérieur pour pouvoir accéder plus facilement, en attendant ce sera l'escabeau. J'ai hésité un moment pour des raison de stabilité, mais il faut bien prendre une décision, par rapport au trépied ce ne sont que 40cm en plus. Je pense honnêtement que malgré l'éventuelle flexion induite que je suis gagnant par rapport à la stabilité du trépied. En laissant le matériel sur place, d'une nuit sur l'autre il fallait que je refasse la MES.

Pour l'instant je dois m'occuper de la mécanique pour l'optimiser, actuellement cette monture à des points dur et des problèmes de réglage du serrage des roulements, je ne peut pas le figer, donc trop mou ou trop dur!!!

De toute façon cette config n'est pas prévu pour l'observation, c'est l'EQ 6 qui me permettra de rester mobile.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Daniel Erpelding

avatar

Nombre de messages : 1084
Age : 45
Localisation : Cugnaux
Date d'inscription : 07/09/2011

MessageSujet: Re: Voici mon profil matériel   Mer 13 Mar 2013 - 12:09

Super Siegfried,

J'espère que tu as utilisé du ciment Lafarge!! :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/daner/
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Dim 17 Mar 2013 - 21:11

Arrivée sur place, la déception, le résidus d'eau et le gel ont gonflé le béton autour du support platine.

Ça semble quand même solide mais s'annonce du travail supplémentaire :

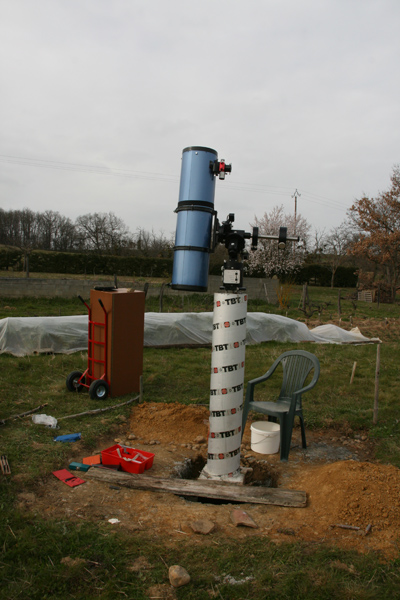

Une fois le télescope monté, une sacre hauteur, le PO flotte à 2,4m au dessus du sol.


Même pour observer l'horizon je suis obligé de monter sur une chaise


Autoportrait


Direction ciel


Vue globale


Hauteur platine, je laisse peu de marge pour minimiser les flexions :


L'ensemble est stable, mais pas sans défaut, le fissures doivent contribuer.
Les tiges cèdent à la torsion, mais reviennent rapidement à la position initiale.

Ce que je compte faire:
Éventuellement creuser au niveau des fissures.
Mettre le dessus à niveau, mortier, ré-agréage, je me renseigne pour la meilleure solution.
Pour éliminer la torsion, je mettrai 6 équerres pour figer ce mouvement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Daniel Erpelding

avatar

Nombre de messages : 1084
Age : 45
Localisation : Cugnaux
Date d'inscription : 07/09/2011

MessageSujet: Re: Voici mon profil matériel   Lun 18 Mar 2013 - 5:51

Tu as utilise quoi comme ciment 32,5? Avec un froid comme ça il faut du 52,5 aucun risque de gel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/daner/
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Jeu 22 Aoû 2013 - 2:37

Nouveau setup photo :

Ça fait 1,5kg, je pourrais passer à 1kg avec une Lodestar.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Frédéric METZ
Admin
avatar

Nombre de messages : 1999
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Voici mon profil matériel   Jeu 22 Aoû 2013 - 7:12

Ça commence à faire du monde sur le P.O. !

Mais l'avantage c'est que c'est assorti niveau couleur !!! :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Voici mon profil matériel   Jeu 22 Aoû 2013 - 12:04

Salut Siegfried,

Il y a du monde, effectivement. Il faut continuer à guetter les bonnes occases pour la Lodestar.

Ton crayford Moonlight, tu l'a acheté où ? et c'est quelle référence ?
Le moteur, c'est toi qui l'a bricolé ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Jeu 22 Aoû 2013 - 15:27

La lodestar, ça me libérerai aussi une prise allume cigare. Les 5 jours sur 365 que je n’ai pas surveillé les annonces, il y a 2 qui se sont vendus au prix que je cherche!

Le moonlight je l'ai commandé aux US et j'ai adaptée un moteur de mise au point Orion. Le moonlight motorisée ne me plaisait pas car impossible à débrayer.

La mise au point, il me faut l'accès à la main, un moteur ça peu tomber en panne, et t'es cuit si tu ne peux pas le débrayer.

Actuellement je suis embête avec eqmod, depuis la nuit d'étoiles il tombe régulièrement en panne, c'est à dire d'un coup il refuse d'asservir les moteurs. J'ai impression que ça viens du hub USB, j'e n'ai pas vraiment mis la main sur le problème, il y a qqn de caler la dessus.

Une fois il me semble que je venais de brancher un périphérique, hier j'ai pivoté légèrement mon portable et il y a eu le bruit de connexion déconnexion de périphérique. C’est pénible et ca me fait perdre beaucoup de confort et de temps.


Dernière édition par Siegfried le Mar 24 Sep 2013 - 11:58, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
apricot

avatar

Nombre de messages : 1287
Localisation : Pibrac
Date d'inscription : 19/07/2013

MessageSujet: Re: Voici mon profil matériel   Dim 25 Aoû 2013 - 21:15

Bonjour Siegfried,
Beau montage !
Tu autoguide sur une 16HR ? Si c'est le cas, quel logiciel de guidage utilises tu stp ? Comment est-ce que tu gères le temps de download en usb1 ?
Merci Wink Jean-Phi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/apricot/
lucien

avatar

Nombre de messages : 1169
Localisation : Toulouse
Date d'inscription : 19/03/2010

MessageSujet: Re: Voici mon profil matériel   Lun 26 Aoû 2013 - 6:49

De mon côté, J'ai une Atik16ic. C'est de l'usb1. J'utilise eqalign pour l'autoguidage. Le transfert d'image est effectivement très lent, quelques secondes. Donc il faut faire du fenetrage, c'est à dire ne downloader qu'une petite fenetre. Dans ce cas, l'autoguidage devient possible.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Frédéric METZ
Admin
avatar

Nombre de messages : 1999
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Voici mon profil matériel   Lun 26 Aoû 2013 - 6:55

Salut,

Un Atik Titan est-elle l'équivalent "moderne" de la 16Ic ? (elle a l'usb 2)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Lun 26 Aoû 2013 - 11:02

IC, je ne sais pas, je dirait équivalent de l'ATIK16
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
apricot

avatar

Nombre de messages : 1287
Localisation : Pibrac
Date d'inscription : 19/07/2013

MessageSujet: Re: Voici mon profil matériel   Lun 26 Aoû 2013 - 19:15

Merci lucien pour l'info.
Jp
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/apricot/
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Mar 24 Sep 2013 - 12:02

Salut Jean Phi
J'ai sapé ta question. Moi c'est l'Atik 16 tout court et je guide avec PHDguiding + PhdMax pour pouvoir faire le dithering.
PHDGuiding établi une fenêtre de 100*100pixel, du coup le temps de transfert en USB1 est acceptable pour autoguider.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Ven 13 Juin 2014 - 19:09

Un petit coup d’œil à travers mon viseur polaire, j'aime par rapport à celui de l'EQ6 ou les dessins masquent des parties intéressantes, plus est qu'il est lumineux.

Avec ce principe la mise en station est vraiment précise. La collimation (réglage du parallélisme du viseur avec la monture) est simple du fait que la partie centrale n'est pas obstrué permettant ainsi une très bonne évaluation.


Dernière édition par Siegfried le Jeu 9 Oct 2014 - 8:11, édité 6 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Mar 22 Juil 2014 - 23:14

La suite de la construction de l'obs, le matos à installer, les chevrons sont drôlement tordus, ce n'est pas gagné pour faire qq chose de bien droit :

La plateforme :


Faut avoir envie de travailer avec la météo cette année, mon vieux trafic s'en souviens :

La préparation d'unes des facades, une bonne 100taine des kilos à acheminer sur environ 50m :

Ca commence à pousser :

De plus prêt :

Enfin, dans la soirée du 14 :

Mon pied ça commence à aller mieux, mais maintenant j'ai un muscle déchiré au niveau de la poitrine gauche, je ne sais pas si je peux bosser ce WE sur l'observatoire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Jeu 14 Aoû 2014 - 21:26

J'en suis la, mais manque le toit et la porte:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Daniel Erpelding

avatar

Nombre de messages : 1084
Age : 45
Localisation : Cugnaux
Date d'inscription : 07/09/2011

MessageSujet: Re: Voici mon profil matériel   Sam 16 Aoû 2014 - 14:56

sacré boulot tout ça.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/daner/
Frédéric METZ
Admin
avatar

Nombre de messages : 1999
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: Voici mon profil matériel   Mar 2 Sep 2014 - 9:49

Bon alors, il avance ce projet ?
A quand les premières photos en direct de ton observatoire ?? Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
Siegfried
Admin
avatar

Nombre de messages : 2514
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: Voici mon profil matériel   Mar 9 Sep 2014 - 22:38

J'ai tirer le graphe EP de la G42, c'est au dessus des annonces, mais c'est propre. Je ne comprends pas du tout ces amplitudes en RA lors du guidage avec des sauts de 3". La fwhm oscilait entre 1,5 et 3 durant l'aquisition, l'échanillonage est aux environ 1".
Voici le graphe :

Puis l'analyse FFT :


Mesure bis avec moyenne sur étoile pour lisser la turbu

_________________
Bon ciel
Siegfried
______________________________________
Newton 254/1200 / G42observatoire + Pulsar 2 ou Eq6 + Synscan
AtikOne ou EOS350D Baader / Guidage OAG+ Atik GP
Planétaire : Firefly et SPC900 coul. optimisées
Voir + : http://urania.forumactif.fr/presentation-membres-f1/voici-mon-profil-materiel-t61.htm#68
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Contenu sponsorisé




MessageSujet: Re: Voici mon profil matériel

Revenir en haut Aller en bas

Voici mon profil matériel
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Voici mon profil matériel
» Voici mon profil matériel (à moi aussi ;-) )
» La grande messe du matériel astro
» Le matériel du parfait reconstitueur
» Matériel de bijouterie ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Espace virtuel club astronomie URANIA :: Urania31 :: Présentation membres-
Sauter vers:
