 SOS contrôleur synscan

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Siegfried
Admin
avatar

Nombre de messages : 2555
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: SOS contrôleur synscan   Mer 25 Sep 2013 - 1:13

Je compte prendre la couche Ha de m27 pour la mixer avec l'image faite à l'APN l'An dernier.
La Led du contrôleur clignote lors de la mise sous tension, c'est pas normal. Lors de la connexion via EQmod petit bruit puis ascom se déconnecte. Plus de Led.
Bombe contact et vaines tentatives, rien à faire.

Je démonte la bête lorsque je bouge les câbles qui vont à l'interrupteur, ça chauffe les doigts, la Led clignote une dernière fois puis rien.

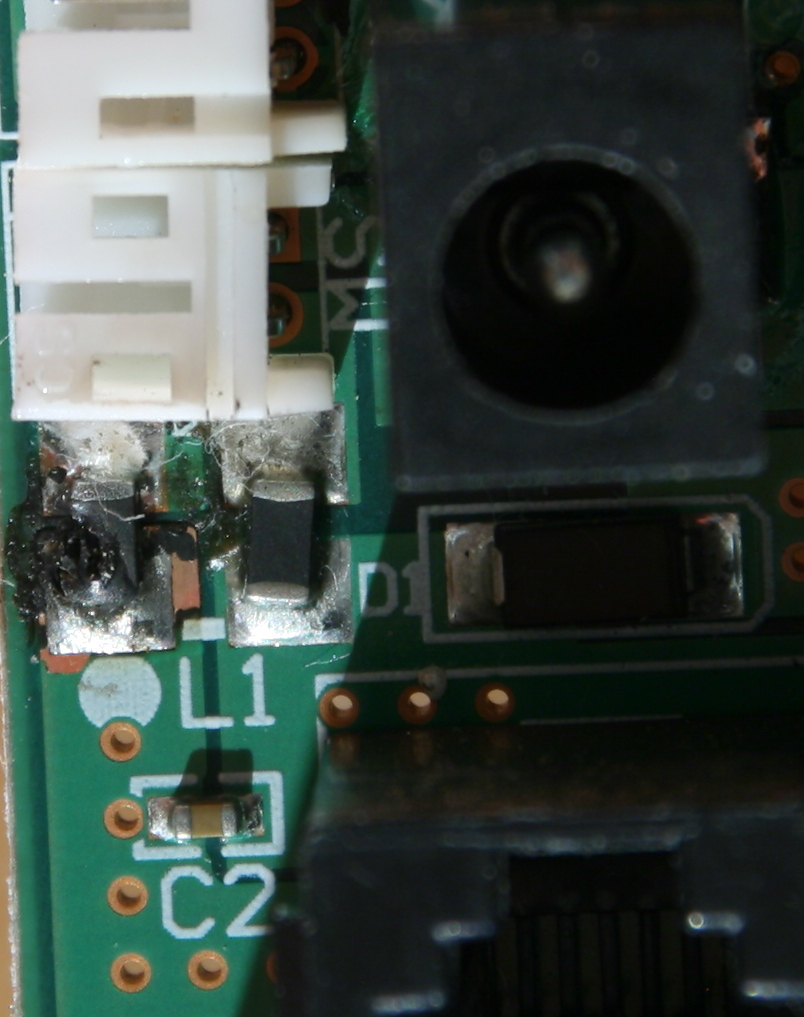

Voila à quoi ressemble la carte, peut-être vous voyez déjà ou je me suis cramé :


Non, ici il n y a plus de doute :

Les fils blanc, ce sont des restes de coton que j'ai utilisé pour nettoyer la bête avant de lui tirer le portrait.
Un composant avec un beau trou, varistance troué.
Qui sais ce que c'est, qui peut me prendre en charge la bête, please help??

C'est tard et pas de photo Crying or Very sad


Dernière édition par Siegfried le Mer 25 Sep 2013 - 14:58, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
apricot

avatar

Nombre de messages : 1324
Localisation : Pibrac
Date d'inscription : 19/07/2013

MessageSujet: Re: SOS contrôleur synscan   Mer 25 Sep 2013 - 7:40

Ouch ! Tu va peut être devoir remplacer la carte ... (Pierro astro en vend je crois).
Bon courage, Jp
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrobin.com/users/apricot/
Siegfried
Admin
avatar

Nombre de messages : 2555
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: SOS contrôleur synscan   Mer 25 Sep 2013 - 8:29

S'il le faut. Il faudrait qd même savoir pourquoi, le dernières fois, qd j'ai branché le câble EQmod je perdait le contrôle, un pb avec le câble ou ailleurs.
Ma nouvelle batterie bien chargée elle donne 12,9V.
Souvent je laisse le chargeur branché, et la c'est un peu plus de 13V, est ce qu'il faut mettre un régulateur.

Est ce simplement de la malchance?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Siegfried
Admin
avatar

Nombre de messages : 2555
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: SOS contrôleur synscan   Mer 25 Sep 2013 - 9:50

Voici la réponse de Pierrot Astro :
Bonjour M. Bauer,

oui ce sont les "L1" qui ont crâmé, c'est le cas général sur ces cartes... le moyen le plus simple pour réparer, quoiqu'un peu brutal, c'est de remplacer celle qui est grillée par un fil de métal (court-circuit). ces composants jouent le role de "fusibles" involontaires et peuvent être shuntés, si la carte remarche c'est qu'elle n'a pas subi d'autres dommages au niveau "logique" des composants. Sinon c'est plus grave et généralement irréparable.

Cela arrive parfois quand les niveaux de potentiel des divers matériels qu'on branche (monture, PC, etc...) sont différents, du coup on crée un courant entre les masses et on crâme l'électronique... C'est à la fois normal et plutôt ennuyeux. Cela est d'autant plus fréquent qu'en astronomie, il y a des batteries, des alim secteur, des pc portables, etc... et l'ensemble connecté avec par dessus humidité, froid, condensation, etc...

Le moyen le plus simple de ne pas crâmer l'électronique, par exemple est d'éliminer toute liaison "physique" entre monture et PC comme par exemple l'utilisation d'un module bluetooth EQTooth. Cela vous évite de créer d'une façon ou d'une autre, lors du branchement ou du débranchement ou du démarrage de la monture, des courrants électriques "destructeurs".


Je vérifie ce soir pour savoir si c'est que le L1.
Par contre passé par le bluetooth, ça m'embête un peu.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Siegfried
Admin
avatar

Nombre de messages : 2555
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: SOS contrôleur synscan   Mer 25 Sep 2013 - 20:28

J'ai testé la carte ce soir, en shuntant la varistance, ça marche. Il ne me reste plus qu'à m'équiper d'une EQtooth.

Je shunte cette liaison définitivement, comment vous comprenez la chose?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Frédéric METZ
Admin
avatar

Nombre de messages : 2046
Age : 43
Localisation : Plaisance du Touch
Date d'inscription : 26/08/2011

MessageSujet: Re: SOS contrôleur synscan   Ven 27 Sep 2013 - 7:00

les composant L, ce n'est pas l'équivalent d'une bobine ? Et pour moi un bobine sert à lisser le courant.
Donc effectivement, tu peux shunter, mais tu risques d'avoir des courant parasites.

Les spécialistes répondront mieux que moi ! :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://frederic.metz.free.fr
michel t150

avatar

Nombre de messages : 210
Localisation : Cugnaux
Date d'inscription : 02/10/2007

MessageSujet: Re: SOS contrôleur synscan   Ven 27 Sep 2013 - 16:43

Rolling Eyes Salut,
je ne suis pas electronicien, mais j'ai cru comprendre que le composant cramé l'aurait été parcequ'il n'encaisse pas les courants qui peuvent apparaitre au branchement ou débranchement des câbles.
Je vais peut-être dire une bêtise, mais ne pourrait-on pas faire des câbles de liaison qui utiliseraient des composants "optoelectroniques" comme dans les câbles de commande apn avec PC?

comme dans le schéma ci-dessus...ce qui évite une liaison directe.
A+, amitiés
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Siegfried
Admin
avatar

Nombre de messages : 2555
Age : 58
Localisation : Seysses
Date d'inscription : 16/09/2006

MessageSujet: Re: SOS contrôleur synscan   Ven 27 Sep 2013 - 18:13

Merci pour le plan, ça servira un jours à qq qui lit le post.
Je reconnais bien le fonctionnement du shutter commandé par un transistor, mais je ne sais pas comment appliquer a mon port USB.
J'ai ponté et j'ai mis un module blue-tooth. Avec ça, plus de liaison directe avec l'ordi.

C'est sympa l'explication, mais c'est dommage que je n'ai pas eu l'explication avant d’acheter le câble EQmod. C'est bien lui qui m'a cause les ennuies. On voila une soirée de gaspiller et un câble inutile dans mon inventaire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://urania.megabb.com
Daniel Erpelding

avatar

Nombre de messages : 1096
Age : 46
Localisation : Cugnaux
Date d'inscription : 07/09/2011

MessageSujet: Re: SOS contrôleur synscan   Ven 27 Sep 2013 - 19:28

Salut Siegfried,

Tu peut contacter Patrick Antoine, c'est son métier. Il m'a dépanner l'ampli de ma voiture.
A+

Son mail: pat.apouf@free.fr
