 M101 avec la CI700

Aller en bas
3 participants
AuteurMessage
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: M101 avec la CI700   M101 avec la CI700 Icon_minitimeDim 6 Fév 2011 - 23:02

Encore le trépied qui me joue de tours, M81 et M82 au programme, max une heure de pose avant la collision tube et pied.
Changement de programme, M101
Enfin un peu d’exercice. Heureusement qu’il a fait plus froid que prévue dès qu’il a gelé ca m'a réglé les problèmes de la buée.
J’ai sorti la CI700 qui m’a fait +-2". Ca commence à devenir sympa à ce niveau. J’ai eu qd même pas mal de déchets, 30 min pour passages de brumes et 30 min pour défaut de suivit.
Il me reste 1h55 de pose, 23 * 5min à 800 Iso.
M101 le 06/02/2011 de 3H20 à 6H15.
SW254/1200 sur CI700 + EOS350D + correcteur de champ
Guidage lunette bresser 70/700 + Guidemaster et PL1M
23* 5min 800iso
10 darks offsets et flat
Traitement Iris
Prétraitement registration et sigma clipping.
Finition toshop
Luminance, niveau et courbes, renforcement Galaxie et Gaussien 0,5 sur fond de ciel.
Si dessous un crop à 50%, cliquez dessus pour voir la version full, le nord est à droite.
M101 avec la CI700 M101_crop


Dernière édition par Siegfried le Jeu 10 Fév 2011 - 13:11, édité 3 fois
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeMar 8 Fév 2011 - 23:41

Enfin, j'ai corrigé l'image initiale. J'ai deux autres versions aussi:
Celle ci pour les puristes, sortie brut d'Iris, j'aime son naturel
http://siegfried.bauer.free.fr/cp/m101_iris.jpg
Et celle ci traité entre Iris et la finale, j'aime pour la transition douce
http://siegfried.bauer.free.fr/cp/m101_scasinmix.jpg
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeJeu 10 Fév 2011 - 12:58

La luminance ayant trop délaver les couleurs, j'ai applique l'original en calque couelur + qq réglages.
Lors de l'enregistrement je trouvais que l'image ne faisait pas beaucoup d'octets.
Après examen, arghhh, je me suis scratché l'original, j'ai du enregistre le 50% qd j'ai préparé le crop. Je peux recommencer depuis la sortie d'Iris.
Et comme j'ai viré les calques intermédiaires, c'est tout à réinventer:cry:
Sauf les couleurs, j'ai gardé tous les calques de réglage.

En attendant de refaire la full, la version 50% ré-colorisé : http://siegfried.bauer.free.fr/cp/m101_scasincoul.jpg


Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeVen 11 Fév 2011 - 1:00

Ça y est, j'ai recommence en partant d'Iris, après m'être scratcher la version toshop.

J'ai ravivé les couleurs qui ont souffert du calque luminosité.

Version finale, si dessous un crop à 50%, cliquez dessus pour voir la version full.
M101 avec la CI700 M101_cropfin

Je pense avoir gagné un peu de détails soit parce qu'une version d'Iris différente soit traitement différent, certainement les deux.

Je verrais bien s'il y a des courageux pour suivre ce post.
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeSam 12 Fév 2011 - 0:41

Encore une, je savais faire des choses avec Gimp et pas avec Toshop, ca y est maintenant je peux.

Je fait donc joujou avec les couleurs, d'habitude je les aime discrètes, mais la, je trouve qu'elles soulèvent bien la structure.

Si dessous un crop à 75% (nord en haut), cliquez dessus pour voir la version full (nord à droite).
M101 avec la CI700 M101_3_crop


_________________
Bon ciel
Siegfried
________
Newton 254/1200 / G42observatoire + Pulsar 2 ou Eq6 + Synscan
AtikOne ou EOS350D Baader / Guidage OAG+ Atik GP ou Lodestar
Galerie : https://telescopius.com/profile/siegfried_m31
Voir + : https://urania.forumactif.fr/presentation-membres-f1/voici-mon-profil-materiel-t61.htm#68
Planétaire : Firefly et SPC900 coul. optimisées


Dernière édition par Siegfried le Sam 12 Fév 2011 - 19:17, édité 2 fois
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
michel t150

michel t150


Nombre de messages : 223
Localisation : Cugnaux
Date d'inscription : 02/10/2007

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeSam 12 Fév 2011 - 11:12

Salut Siegfried,
elle est magnifique cette M101!
Il me tarde d'avoir terminé la transfo de mon télescope pour m'y remettre sérieusement...
Rassure toi, je ne te ferai pas concurence.
Amicalement,
Michel.

_________________
la critique est aisée, mais l'art est difficile.
Revenir en haut Aller en bas
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeDim 13 Fév 2011 - 15:20

Je n'ai pas su m'empêcher de faire un autre traitement, la dé-convolution sous Iris :
Si dessous un crop à 75% (nord en haut), cliquez dessus pour voir la version full (nord à droite).
M101 avec la CI700 M101_croprl2

Regardez cette béauté, c'est du lourd : http://fr.academic.ru/pictures/frwiki/77/M101_hires_STScI-PRC2006-10a.jpg
http://imgsrc.hubblesite.org/hu/db/2006/10/images/a/formats/xlarge_web.jpg

Un peu de légende : http://www.google.fr/imgres?imgurl=http://www.astropix.com/IMAGES/C_SPRING/M101_O.JPG&imgrefurl=http://www.astropix.com/HTML/C_SPRING/M101_O.HTM&h=396&w=576&sz=56&tbnid=fo5yHx4itzGkgM:&tbnh=92&tbnw=134&prev=/images%3Fq%3DM101&zoom=1&q=M101&hl=fr&usg=__n-j_LR3G9mg--fJoG-YIep9mVog=&sa=X&ei=P4tbTfmuJ4K2hAf03bHPDQ&ved=0CEAQ9QEwBg

Un petit article :
Pourquoi de nombreuses galaxies sont-elles spirales ? M 101, voir ci-dessus, en est un exemple frappant, dont la relative proximité d'environ 22 millions d'années-lumière permet de l'étudier en détail. De récentes preuves indiquent que des interactions gravitationnelles avec une galaxie voisine créent des ondes de masse élevée et condensent le gaz qui continue à tourner autour du centre de la galaxie. Ces ondes compriment le gaz excité et provoquent la formation d'étoiles. Un résultat est que M 101, appelée aussi la Galaxie du Moulin, a de nombreuses régions de formation d'étoiles extrêmement brillantes (appelées régions HII) étalées sur ses bras spiraux. M 101 est si grande que son immense gravité déforme les plus petites galaxies proches.

Personnellement je suis content de'avoir capter ces régions HII, ces bandes rouge sombre le long des spirales.
Une autre image qui montre le noyau barré qui sort aussi sur ma photo : http://www.stsci.edu/~inr/thisweek1/thisweek/m101.jpg

Categorie 8 pouces 2 posteurs de référence sur Webastro
Une image d'un des posteurs les plus actifs de Webastro, Gerard 33 : http://oxnpxg.blu.livefilestore.com/y1pyZ5phHbQPRJBxyr_wI0A5GV5rM-BBK-6QlJJhvH866Ylbnplok6DmVIyTmD3vCXv7pIhBDJkCbIcjoEgw9SYauypP6Z7QmQ_/m101_28_01_2011_2.jpg?psid=1
Une autre d'un des posteurs le plus technique de Webastro, Christiand : http://astrosurf.com/chd/images/grande/m101.jpg


Une photo d'Adam Blocks, une reférence en astrophoto : http://www.google.fr/imgres?imgurl=http://antwrp.gsfc.nasa.gov/image/0904/m101_block.jpg&imgrefurl=http://www.cidehom.com/apod.php%3F_date%3D090414&usg=__DPOr2VwBuhbtWhc921MocsX9TDU=&h=600&w=900&sz=73&hl=fr&start=26&sig2=E-n6zdW7-K_1jLGeNHmf7w&zoom=1&um=1&itbs=1&tbnid=2LCtmDTiNM50BM:&tbnh=97&tbnw=146&prev=/images%3Fq%3DM101%26start%3D20%26um%3D1%26hl%3Dfr%26sa%3DN%26ndsp%3D20%26tbs%3Disch:1&ei=GZVbTZC8EIO3hQek3rjaDA

Une dernière, une image fait avec un 20" et la ST11000 : http://www.google.fr/imgres?imgurl=http://www.cosmotography.com/images/lrg_new_m101.jpg&imgrefurl=http://www.cosmotography.com/images/lrg_new_m101.html&usg=__4cqjTMUJXtxWn2OAoV8L5n_oPjo=&h=1443&w=1600&sz=1202&hl=fr&start=115&sig2=7T6cnXI4Qcss6ndcw3zc2Q&zoom=1&um=1&itbs=1&tbnid=u85tIvfwB6MnvM:&tbnh=135&tbnw=150&prev=/images%3Fq%3DM101%26start%3D100%26um%3D1%26hl%3Dfr%26sa%3DN%26ndsp%3D20%26tbs%3Disch:1&ei=05ZbTYuMNcyxhAeMtJ3gDA




Dernière édition par Siegfried le Jeu 17 Fév 2011 - 11:26, édité 4 fois
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeMer 16 Fév 2011 - 22:46

Ça y est j'ai trouvé une dernière retouche, le bleu. Encore une fois, retour à l'image initiale.
Il y a pas mal de vert au centre. Le bleu dans les partie faible ne sort pas trop. J'ai repris le noyau jaune en le faisant virer vers l'orange et j'ai baisse la luminance du rouge permettant ainsi d'augmenter le contraste de la zone lumineuse. Globalement j'ai virer le vert vers le magenta, une petite touche, le résultat me semble plus équilibrer.


Si dessous un crop à 75% (nord en haut), cliquez dessus pour voir la version full (nord à droite).
M101 avec la CI700 M101_crop_bleu

Une autre version à 3 cick de celle si : http://siegfried.bauer.free.fr/cp/M101lum.jpg


Encore une fois, en regardant le résultat brut d'Iris, je me demande si ca vaut le coup de chercher mieux, ca pète plus, mais ca perd de douceur.
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeVen 18 Fév 2011 - 19:22

Maintenant je trouvé le soft qui me permet de calibrer correctement les couleurs de mon image. J'ai publié la photo chez astronomie.de et on m'a conseiller d'essayer avec Regim.
C'est un soft qui permet de faire tout le prétraitement d'une photo.
Je l'ai juste utilisé pour la couleur. Il existe deux méthode l'une automatique l'autre en manuel. N'ayant pu aboutir en automatique je procéder en manuel, c'est simple est le résultat est vraiment efficace.

Le logiciel se base sur l'indice de couleur des étoiles. (A l'instant j'ai réussit aussi le traitement automatique!)
Le résultat ce sont des couleurs nickel.
Je suis conquis, je testerai aussi les autres fonctions.
Si dessous un crop à 75% (nord en haut), cliquez dessus pour voir la version full (nord à droite).
M101 avec la CI700 M101crop_lumbal

Le mode emploi est en allemand, que demandé en plus, il existe certainement aussi une version en anglais.

Voila après balance automatique a partir du cataloque Sinbad :

Si dessous un crop à 66% (nord en haut), cliquez dessus pour voir la version full (nord à droite).
M101 avec la CI700 M101crop-regim
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeSam 19 Fév 2011 - 15:28

Une version pour Gilles qui aime les zones HII, non pas pour faire plaisir au président, mais parce que j'aime pouvoir faire ca au post traitement sans avoir utilisé de filtre à l'acquisition.

Il suffit de saturer (+50%) les rouges du cœur de M101. Pour rendre ces zones encore plus tranchantes j'ai basculé le teint rouge vers le magenta.
Le crop à 66%, pour la version full cliquez sur la photo.
M101 avec la CI700 M101CropHII
De toutes ces versions je retiens celle avec la balance de couleurs à l'aide de Regim plus celle si pour la mises en évidence des zones HII.
Regardez la transition :
M101 avec la CI700 M101anim


Dernière édition par Siegfried le Mar 22 Fév 2011 - 11:38, édité 2 fois
Revenir en haut Aller en bas
https://telescopius.com/profile/siegfried_m31
jean-pierre.G




Nombre de messages : 235
Date d'inscription : 13/10/2007

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeSam 19 Fév 2011 - 15:38

bjr, quoi de plus normal que d'encourager, de féliciter, de... à vous de trouver les adjectifs, pour tant de travail !!, un encouragement subtil avec un grosse arrière pensée, " fait nous en d'autre comme ça, vas y on admire !!", dès la première photo je me disais, bof peut faire mieux !! ;-)) j'ai pas été déçu !
jean-pierre
Revenir en haut Aller en bas
Siegfried
Admin
Siegfried


Nombre de messages : 3164
Age : 65
Localisation : Seysses
Date d'inscription : 16/09/2006

M101 avec la CI700 Empty
MessageSujet: Re: M101 avec la CI700   M101 avec la CI700 Icon_minitimeLun 21 Fév 2011 - 23:18

Merci pour l'encouragement, avec la mauvaise année 2010 ca fait du bien de sortir qq chose.

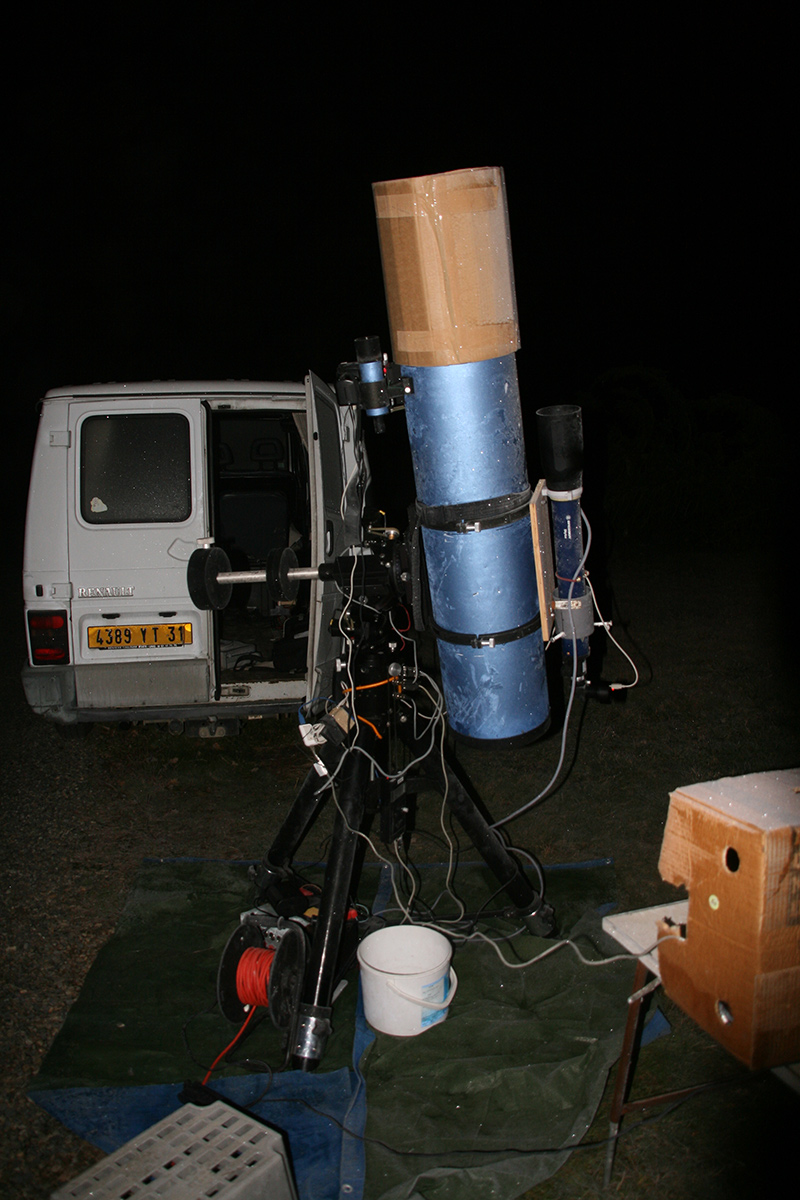

Un peu d'ambiance lors de la prise de vue, comme vous voyez l'APN profite d'une bonne mise en température, alors que moi j'ai les doigts tellement gèles que je n'arrive pas à serrer correctement la fixation de l'APN.
Visiblement j'ai oublié d'enlever le chercher pour équilibrer l'instrument. Et je n'ai pas attaché les fils qui pendouillent de l'APN. Deux réglages influencent la qualité du suivi oubliés, ce n'est pas sérieux. Faut dire que j'avais une grosse grève qui me prenait littéralement la tête et que j'avais du mal à coordonner mes actions. Pour charger les affaires je mis plus de trois heures alors que d'habitude il me faut 30 min! Plus 2 heures pour démonter le mécanisme ALTAZ pour accéder aux réglages de jeu de l'axe RA. J'ai réussit à le diminuer mais pas à l'éliminer. Finalement ce démontage est inutile, il suffit de retirer le pignon d'entrainement. Celui si avait un vis quasi indémontable, encore un coup du vendeur qui a foirer la tête de la vis allen. je l'ai desserer, impossible de l'enlever. Je fais un nouveau trou, le filetage et une nouvelle vis, d'ou 2 heures. J'ai également fait une série de photos pour complète les séries que j'ai préparer en vue de faire un article concernant le demontage de la CI700, c'est un sujet difficile à trouver sur internet et ca mérite de le partager.
M101 avec la CI700 Ope_M101a
M101 avec la CI700 Ope_M101b
Revenir en haut Aller en bas
