 Carte contrôleur N-EQ6 en détail

Aller en bas
AuteurMessage
mogenot.denis

mogenot.denis

Nombre de messages : 6
Age : 48
Localisation : SAINT LYS
Date d'inscription : 04/12/2019

Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitimeVen 17 Jan 2020 - 14:32

Détail de la carte Contrôleur Eq6

Cuivre dessus
Carte contrôleur N-EQ6 en détail C1_cui12

Cuivre dessous
Carte contrôleur N-EQ6 en détail C2_cui11

Cuivre internes 1 (multi-couches)
Carte contrôleur N-EQ6 en détail I1_cui10

Cuivre internes 2 (multi-couches)
Carte contrôleur N-EQ6 en détail I2_cui10

CI transparence
Carte contrôleur N-EQ6 en détail Ci_tra11

nfo couches CI
Epaisseur piste 35µm.
Carte contrôleur N-EQ6 en détail Info_c10

schéma électronique carte EQ6
https://www.webastro.net/applications/core/interface/file/attachment.php?id=112226
https://www.webastro.net/applications/core/interface/file/attachment.php?id=112282

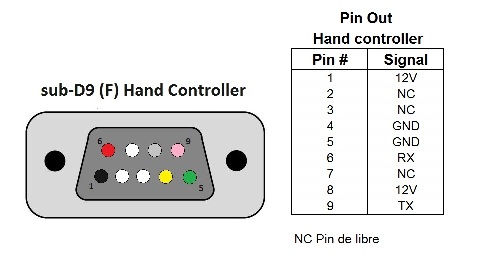

Brochage connecteur sub-D9 (F), Hand Controller EQ6
Carte contrôleur N-EQ6 en détail Rs23210

Voici la liste des composant

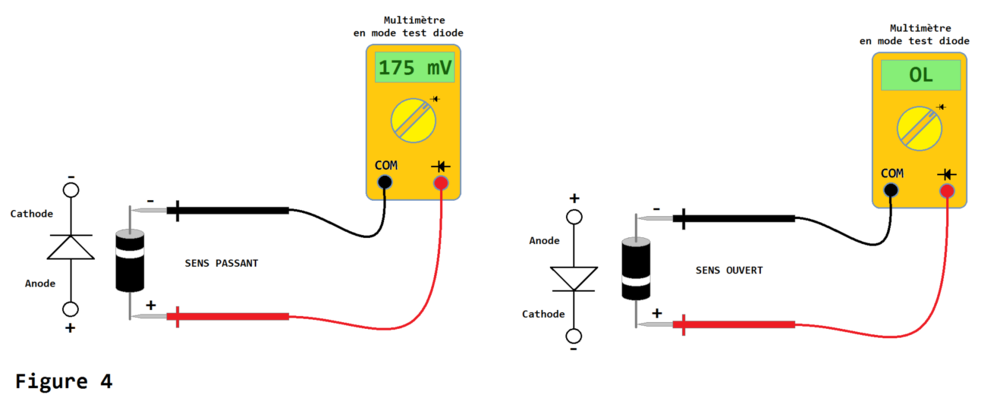

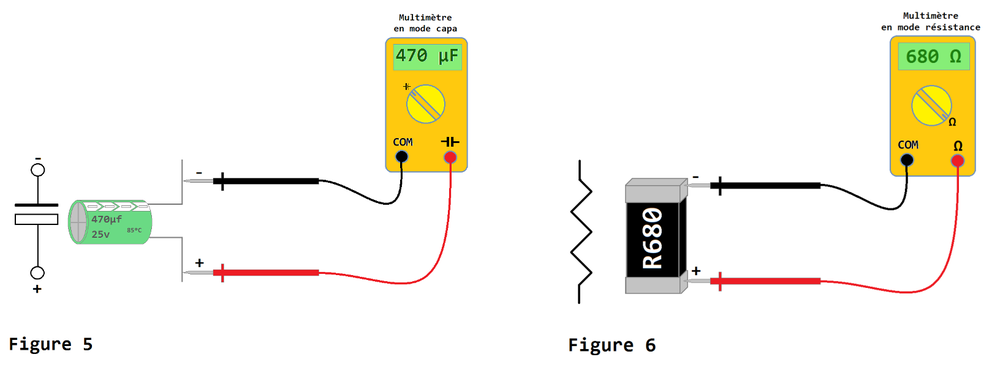

Appareil de mesure: RIGOL DM3058E / WAVETEK DM27XT / ITC-990 / DCA75 et LCR-40 - Analyseur de composants

CONDASATEUR
C1    100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C2    1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C3    470µf 25v Condensateur électrolytique À sorties radiales, 5 mm
C4    10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C5    10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C6    50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF
C7    50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF
C8    50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF
C9    50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF
C10   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C11   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C12   47µf 16v Condensateur électrolytique, À sorties radiales, 2.54 mm
C13   100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C14   100µf 25v Condensateur électrolytique, À sorties radiales, 2.54 mm
C15   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C20   18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1%
C21   18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1%
C22   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C23   1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C24   330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C25   330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C26   50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF
C27   50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF
C28   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C29   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C30   18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1%
C31   18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1%
C32   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C33   1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C34   330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C35   330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C36   50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C37   50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C38   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C39   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C40   1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C41   470µf 25v Condensateur électrolytique À sorties radiales, 5 mm
C42   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C43   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C44   1000pf Condensateur céramique multicouche CMS, 100 V, 0603 [1608 Metric]
C45   1000pf Condensateur céramique multicouche CMS, 100 V, 0603 [1608 Metric]
C46   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C47   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C48   1000µf 35v Condensateur électrolytique À sorties radiales, 5 mm
C49   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C70   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C71   1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C72   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C73   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C74   47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm
C75   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C76   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C77   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C78   100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C79   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C80   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C81   1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C82   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C83   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C84   47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm
C85   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C86   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C87   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C88   100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C90   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C91   1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C92   10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C93   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C94   47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm
C95   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C96   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C97   220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C98   100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C99   120pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C100  10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C101  1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C102  10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C103  220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C104  47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm
C105  220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C106  220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C107  220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C108  100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C109  110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C42A  220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]
C7A   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C7B   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C8A   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C8B   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C9A   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C9B   110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C10A  110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF
C10B  110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF

DIODE
D1    SK34A SOD-123 Diodes et redresseurs Schottky 3.0 Amp 40 Volt 150 Amp IFSM
D2    SK34A SOD-123 Diodes et redresseurs Schottky 3.0 Amp 40 Volt 150 Amp IFSM
D3    LED rouge 1.5V T-1 3/4 (5MM)
D4    (1n4148) Diode NP, 150mA, SOD-80, 2 Broche(s)
D5    (1N4148) Diode NP, 150mA, SOD-80, 2 Broche(s)

RESISTANCE
R1    10K Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R2    NC 0603 (Pas de résistance)
R3    75K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R4    20K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V 1%
R5    4.7K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V 1%
R6    33K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R7    100 ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R9    10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R10   10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R11   10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R12   10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R21   1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R22   1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R31   1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R32   1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R41   1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R42   11K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V, 1%
R43   430 ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V, 1%
R70   680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V
R71   51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R80   680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V
R81   51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R90   680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V
R91   51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V
R100  680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V
R101  51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V

CIRCUIT LOGIQUES
U1    78D05AL TO-252 Régulateur de tension fixe monolithique 5V 1A
U2    PIC16F886 SOIC_28_W MCU 8 bits, FLASH, PIC16 Family PIC16F8XX Series Microcontrollers, 20 MHz, 14 KB, 368 Byte
U3    PIC16F886 SOIC_28_W MCU 8 bits, FLASH, PIC16 Family PIC16F8XX Series Microcontrollers, 20 MHz, 14 KB, 368 Byte
U4    2171WU TO263-5 Régulateurs de tension de commutation 2.5A, tension d'entrée de 3 V à 40 V
U7    A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24
U8    A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24
U9    A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24
U10   A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24

QUARTZ, OSCILLATEUR, RESONATEUR
X1    20Mhz Cristal,Traversant, 10.9mm x 4.65mm
X2    20Mhz Cristal,Traversant, 10.9mm x 4.65mm

EMI
L1    Perle de ferrite, 1206, Résistance DC max 0.015ohm, Impédance typique à 100MHz: 50ohm, 3.5A, ± 25%, Réf: BLM31PG500SN1L
L1    Perle de ferrite, 1206, Résistance DC max 0.015ohm, Impédance typique à 100MHz: 50ohm, 3.5A, ± 25%, Réf: BLM31PG500SN1L
L2    Perle de ferrite, 603, Résistance DC max 0.15ohm, Impédance typique à 100MHz: 220ohm, 1A, ± 25%, Réf: BLM18EG221TN1D
L3    Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D
L4    Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D
L5    Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D
L6    Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D
L7    Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D
L8    Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D
L11   Perle de ferrite, 603, Résistance DC max 0.15ohm, Impédance typique à 100MHz: 220ohm, 1A, ± 25% Réf: BLM18EG221TN1D
L14   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 3A, ± 25%, Réf:
L40   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 3A, ± 25%, Réf:
L71   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:
L72   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:
L82   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:
L91   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:
L92   Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:
L101  Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:
L102  Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf:

INDUCTANCE
L42A  Inductance,100uH

LISTE NON-EXHAUSTIVE

Les pannes éventuelles de la carte contrôleur N-Eq6:
- Appel de courant trop fort au démarrage des moteurs.
- Non-respect des consignes d'alimentation.
- Inversion de polarité.
- Prise Db9 F. défectueuse.
- Ci la raquette SynScan ne fonctionne plus, par contre la monture arrive quand même à fonctionner avec Eqmod et le câble Eq-direct directement relié au PC, L2 défectueuse et peut être C4 aussi.

Dans la majorité des cas L1+, L1-, L2 , C1, C3 et C4 composant électronique défectueux (cramé).
La L1 Joue le rôle de protection, comme un fusible.
Composant de remplacement:
Perle de ferrite L1 Réf: BLM31PG500SN1L - Perle de ferrite, 1206 [3216 Metric], 50 ohm, 3.5 A, Série EMIFIL BLM31P, 0.015 ohm, ± 25%
Perle de ferrite L2 Réf: BLM18EG221TN1D - Perle de ferrite, 0603 [1608 Metric], 220 ohm, 1 A, Série BLM18E, 0.15 ohm, ± 25%
Condensateur C3 Réf: 25ZLJ470M10X12.5 - Condensateur électrolytique, Miniature, 470 µF, 25 V, Série ZLJ, ± 20%, À sorties radiales, 10 mm, 12.5mm, 5mm
Condensateur C1 Réf: C0603C124K5RACTU - Condensateur céramique multicouche CMS, 0.12 µF, 50 V, 0603 [1608 Metric], ± 10%, X7R
Condensateur C4 Réf: C0603C103K5RACAUTO - Condensateur céramique multicouche CMS, AEC-Q200, 10000 pF, 50 V, 0603 [1608 Metric], ± 10%, X7R
Attention ce sont des composant de substitution échange d'un composant d'une représentation simplifiée par un autre composant et s'effectue dans le contexte d'une représentation simplifiée.
On trouve les composant chez farnell ou bien sur ebay

Recherche de composant défectueux:
Les composants montés en surface (C.M.S. ou M.S.D.)

Recherchez des fissures, mêmes très légères par éclairage rasant pour bien les voir, pour identifier un composant douteux et faites vos mesures au multimètre pour confirmer ou infirmer l'état de panne.
Un composant C.M.S. grillé peut tout à fait être remplacé par son homologue en gros boîtier classique, si vous n'avez rien d'autre.

 Avant toute intervention à lire la note de bas de page.

Message d'erreur SynScan:

"No link to M.C. Stand-alone mode"
la raquette n'est pas correctement branchée sur la monture voir câble défectueux. Ci non carte défectueuse (défaut sur Circuit logiques, EMI et diode à contrôler).
99% des cas c'est un manque de puissance.

"CAUTION! Dec/Alt no detected"
il y a quelques astram  qui ignore ce message en appuyant sur ENTER ou bien ESC puis ENTER.
Ou en réinitialisant la raquette SynScan ( menu "Setup" > "Factory Settings"). Un défaut avec la dernière version 3.37 du firmware de SynScan.
Faux contacts au niveau des connexions moteurs RA, DEC.

"Can not connect to a SynScan hand control"
mise à jour de la raquette SynScan, vérifiez le cable de connexion et le câble PC-Link. Assurez-vous qu'ils soient en bon état de fonctionnement. Fermez toutes les applications qui peuvent occuper le port RS-232 puis essayez à nouveau.


La Led:

Signification de la Led qui clignote.
Défaut secteur.
Défaut du filtre EMI L1
Défaut réglage vis tangente.
La led clignote lentement tension ≃ 11.5V.
La led clignote rapidement tension < 10.8V.
La led ne doit pas clignoter du tout, pendant les déplacements ou le suivit, la monture aura une imprécision sur le Goto et le suivit.

Pour vérifier le voltage, avec la raquette de commande de la monture EQ6
Aller dans le menu "Utility" >"Show informations" > "Power voltage". Le voltage doit être de 11V à 15V. (le bon compromis 13.8V)
Une tension non comprise dans cette plage peut endommager définitivement la carte contrôleur voir même la raquette SynScan.
Le fait de faire fonctionner la monture avec une faible tension d'alimentation. Générera un courant élevé à travers les composant.

Prévoir une bonne Alimentation 12V de 5A minimum .

Consommation monture N-EQ6:
420mA au démarrage sans suivit.
550mA en suivit.
Goto 1.1A à 2A suivant la charge.
Moteur pas à pas HM6GT-F00-1A:  0,8A (± 0.06mA) par phases en Goto

Caractéristique moteur HM6GT-F00-1A:
Moteur pas-à-pas Bipolaire de type NEMA 17 avec un angle de 1.8°.
Dimensions (L*W*H) : 42 x 42 x 39 mm
Tension de fonctionnement: 12V sur EQ6
Courant nominal: 1A
Couple de maintien: ?
Résolution: 200 pas
Résistance de phase: 6.4 Ω ± 5%
Inductance de phase: 11 mH ± 10%
Diamètre de l'arbre: 4.90 mm

Vérifier les phases moteur DEC & RA: HM6GT-F00-1A: figure 7
Par bobine  6.4 Ω ± 5%
Pin 1 = Orange avec Pin 2 = Bleu
Pin 3 = Jaune avec Pin 4 = Rouge

Vérifier les driver moteur U7, U8, U9, U10: figure 3
Mesurez la résistance entre GND et chacune des 4 pin du connecteur du moteurs (RA et Dec).
La résistance doit être, > à 7 MΩ. Si l'une des résistances est < à 1 KΩ, cela signifie que le driver A3959SLB connecté à la broche est endommagé et doit être remplacé.

Vérifier la diode schottky D1:  figure 4

Test d'une diode Schottky au multimètre (sens passant) typiquement, on obtient des résultats entre 100mV et 300mV.
Diode Schottky SK34A : 165mV à 190mV sens passant, OL sens ouvert.
Diode claquée : court-circuit dans les 2 sens.

Vérifier la diode PN D4 & D5: figure 4
Test d'une diode PN au multimètre (sens passant) typiquement, on obtient des résultats entre 400mV et 700mV.
Diode PN : 610mV à 705mV sens passant, OL sens ouvert.
Diode claquée : court-circuit dans les 2 sens, pensez au remplacement du composant..

Vérifier un condensateur: figure 5
Un condensateur c''est un composant dit passif, ne peut être testé qu’en étant séparé du circuit auquel il est raccordé. Il faut aussi le décharger.
Mettez pour cela ses 2 pôles en contact avec un élément métallique quelconque.
Il existe plusieurs façons de tester un condensateur pour savoir s’il fonctionne convenablement.
Réglez le multimètre sur la position ohmmètre. Selon la capacité de votre condensateur, adaptez le calibrage de l'ohmmètre pour qu'il corresponde le mieux à votre condensateur ex 1 000 ohm/1K.
Lorsque l’afficheur du multimètre (numérique) indique 10000(ou plus) puis redescend à 0, le condensateur fonctionne correctement.
Si en revanche l’afficheur reste à 0 ou bien à la valeur précédente (10000 ou plus), le condensateur est défectueux, pensez au remplacement du composant.
2emme façons de tester un condensateur. Réglez le multimètre sur la position Capa. Selon la capacité de votre condensateur, adaptez le calibrage de Capa pour qu'il corresponde le mieux à votre condensateur. Si la capacitance que vous voyez s’afficher est proche de celle qui est notée sur le composant, vous savez qu’il est en bon état de fonctionnement. Si elle est inférieure de beaucoup ou si elle est proche de zéro, le condensateur est HS.

Symptômes / Diagnostique d'un Condensateur
Il est difficile de discerner les effets provoqués par un condensateur défectueux, car ils varient selon sa fonction. Et l'évolution est parfois imprévisible : très lente ou bien soudaine, provoquant quelques dysfonctionnements de la monture équatoriale puis une panne plus ou moins franche. Il peut même y avoir un fonctionnement dégradé sans que l'utilisateur ne s'en rende compte : surconsommation, génération de parasites...
Pour trouver la panne, un examen visuel des condensateurs suffit dans la majorité des cas. Un dessoudage est parfois nécessaire pour regarder en dessous du condensateur.

Carte contrôleur N-EQ6 en détail Cond1.jpg.6deb6f183103bc973de59b2a3f0d597e Carte contrôleur N-EQ6 en détail Cond2.jpg.5abcf05f0d646626c7dfa09e4fa3a235 Carte contrôleur N-EQ6 en détail Cond3.jpg.3edcc4a8a16a1281d8b41a01d14dc874 Carte contrôleur N-EQ6 en détail Cond4.jpg.22faf4446b1310bd1accf6ce644e008b

fig1 Le sommet est gonflé, et les stries d'évacuation sont plus ou moins ouvertes (avec suintement de l'électrolyte).
fig2 Le sommet est gonflé, même légèrement. Un condensateur en bonne santé a un "capot" absolument plat.
fig3 La base en caoutchouc est gonflée ou boursouflée, ou hors du sertissage.
fig4 Présence d'oxydation ou de suintement au niveau d'une ou des deux connexions : toute trace de liquide plus ou moins marron est suspecte

Vérifier une résistance: figure 6
La résistance c''est un composant dit passif, il conduit l'électricité avec un effet résistif. Il est bidirectionnel, il n'y a pas de sens obligatoire du passage du courant.
Sont rarement assujettis aux pannes (sauf suite à la défaillance d'un semi-conducteur ou alors dus à un très gros défaut de fabrication ou de conception du montage !).
Les résistances de puissance sont plus sujettes aux pannes, pour les même raisons que cités précédemment, mais également parce qu'elles sont amenées physiquement à dissiper de la chaleur, et parfois un peu trop pour elles :
Elles vont donc soit se mettre en circuit ouvert, soit carrément changer de valeur (généralement pour prendre une valeur supérieure).
Une résistance possède une résistance ohmique dont la valeur réelle peut varier légèrement par rapport à la valeur indiqué sur elle, cela est lié à sa tolérance.
La plupart du temps, la mesure de la valeur ohmique d'une résistance ne peut être considérée comme valable que si elle est effectuée hors circuit, c'est à dire si au moins une de ses deux pattes n'est raccordée à rien.
La valeur mesurée doit être proche de la valeur attendue, à sa tolérance près. Si ce n'est pas le cas (valeur bien plus élevée par exemple), pensez au remplacement du composant.
Mesure en circuit
Si la valeur mesurée est inférieure ou égale à la valeur attendue, on peut supposer que la résistance est bonne mais ce n'est pas certain.
Il est rare de mesurer en condition normale une valeur de 20 ohms alors que la résistance est marquée 150Kohms, mais cela est néanmoins possible dans certains cas, notamment en cas de présence de bobinages
ou de transfo directement en relation avec la résistance en question. Seule sa déconnections (même partielle) peut permettre de confirmer son état.

Vérifier le convertisseur DC-DC U4: figure 1
Régulateur SMPS 2171WU mesure la tension sur pin IN du U4 tension comprise à ≃ 12V (Tension d'alimentation). Si pas de tension sur IN, vérifier D1 et L40 voir même L1.
Mesure de la tension sur pin FB comprise à 1.24V (Tension de rétroaction). Si tension incorrecte sur FB, régulateur U4 HS, pensez au remplacement du composant.
Mesure de la tension sur pin COM comprise à 1V (Compensation de fréquence). Si tension incorrecte sur COMP, régulateur U4 HS, pensez au remplacement du composant.
Vérifier la tension sur le + de C48 tension comprise à 33V. Si tension incorrecte vérifier D2 et L14, si D2 et L14 correcte il y a suspicion que U4 est HS, pensez au remplacement du composant.

Vérifier le régulateur de tension fixe monolithique U1: figure 2
Régulateur 78D05AL mesure la tension sur pin IN du U1 tension comprise à ≃ 12V (Tension d'alimentation). Si pas de tension sur IN, vérifier D1 ou L11 voir même L1.
Vérifier la tension sur pin OUT du U1, tension comprise à 5V. Si pas de tension sur OUT, celui-ci est HS, pensez au remplacement du composant.

Carte contrôleur N-EQ6 en détail Figure1.jpg.597318ce4df7fdb377b3ded8b6867a8e Carte contrôleur N-EQ6 en détail 2.jpg.6d846a560519da23fc52bce028af910f
Carte contrôleur N-EQ6 en détail Driver.png.1ed39d45105be1203e6af5fdee076fe0

Carte contrôleur N-EQ6 en détail 1880966324_Diodetest.thumb.png.6a6c948cfad50ba276c1c9a3415dcedf

Carte contrôleur N-EQ6 en détail Multi.thumb.png.cd4f426696da040b78a641ba03a5a87a

Carte contrôleur N-EQ6 en détail 1711487762_testmoteur.png.97ed8483c3c3a5654456e8f3114b1c10


Carte contrôleur N-EQ6 en détail 1737005294_tlchargement.png.f9d1625109e2ce339e5900748d534407
Avant toute intervention sur la carte électronique.
La décharge électrostatique (ESD electrostatic discharge) est un passage de courant électrique entre deux objets possédant des potentiels électriques différents sur un temps extrêmement court.
Le terme est souvent utilisé en électronique et dans l'industrie lorsque l'on veut décrire des courants fugaces non-désirés pouvant endommager l'équipement électronique.
Une décharge électrostatique est un problème grave dans l'électronique des solides, tels que les circuits intégrés.
On ne s'en préoccupe jamais, mais l'électricité statique est un phénomène particulièrement destructeur dans de nombreux domaines et en particulier dans l'électronique.
Comment est-elle évacuée normalement ? toucher une surface métallique mise à la terre.
L'Electricité statique : l’ennemie invisible de vos matériels informatiques

_________________
C11 / ATIK 383L+ /Roue à filtre HSO/ DOBSON 400mm


Dernière édition par mogenot.denis le Ven 21 Fév 2020 - 16:33, édité 13 fois
Revenir en haut Aller en bas
Daniel Erpelding

Daniel Erpelding

Nombre de messages : 1145
Age : 48
Localisation : Cugnaux
Date d'inscription : 07/09/2011

Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Re: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitimeSam 18 Jan 2020 - 12:44

Quel travail de fourmis!

_________________
Daniel Erpelding

Gravement malade  Question

J'ai attrapé le virus de l'astronomie affraid

Je suis atteins d'Iphonite aiguë et Ipadite aiguë clown

Arf j'aime les pommes, j'ai aussi une Imaquite aïgue mais ça aide pour la photo lol!


Mon matériel:
Pour la photo:
AZEQ6 + Skywatcher 200/1000 Black diamond + DO+ Lodestar+Imageur du club

Pour le visuel:
Dobson goto Orion 406mm un vrai puit à photons :-)
Revenir en haut Aller en bas
http://www.astrobin.com/users/daner/
GilKro
Admin


Nombre de messages : 541
Date d'inscription : 20/09/2006

Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Re: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitimeJeu 30 Jan 2020 - 13:55

Wahooo, ce travail !
C'est un plus pour s'équiper en Eq6
Revenir en haut Aller en bas
Patrick



Nombre de messages : 33
Localisation : Cugnaux
Date d'inscription : 02/01/2007

Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Re: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitimeVen 21 Fév 2020 - 10:59

Denis,

merci pour toutes ces infos.
Par contre le lien de webastro pour avoir les schémas ne marche pas (chez moi). Peux tu vérifier STP ou nous les faire passer si tu les as téléchargés.

De plus je vois qu'il y a 2 microcontrôleurs PIC donc programmés. As tu les fichiers source ?

Pour le PCB as tu les fichiers Gerber pour la dupliquer ou faut il se faire une CAO à partir des schémas.

Merci encore,
Patrick
Revenir en haut Aller en bas
mogenot.denis

mogenot.denis

Nombre de messages : 6
Age : 48
Localisation : SAINT LYS
Date d'inscription : 04/12/2019

Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Re: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitimeVen 21 Fév 2020 - 15:37

Salut patrick mise à jour de la page lien de téléchargement ok
pour le gerber adresse perso pour envoi
je ne possède pas le fichier source pour les pic

_________________
C11 / ATIK 383L+ /Roue à filtre HSO/ DOBSON 400mm
Revenir en haut Aller en bas
mogenot.denis

mogenot.denis

Nombre de messages : 6
Age : 48
Localisation : SAINT LYS
Date d'inscription : 04/12/2019

Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Re: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitimeVen 21 Fév 2020 - 16:55

Pour les pic il y a peut être moyen d'extraire le code source, si le pic n'est pas protégé en lecture

j.en possède 4 avec leur programme à voir.


_________________
C11 / ATIK 383L+ /Roue à filtre HSO/ DOBSON 400mm
Revenir en haut Aller en bas
Contenu sponsorisé




Carte contrôleur N-EQ6 en détail Empty
MessageSujet: Re: Carte contrôleur N-EQ6 en détail   Carte contrôleur N-EQ6 en détail Icon_minitime

Revenir en haut Aller en bas

Carte contrôleur N-EQ6 en détail
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Espace virtuel club astronomie URANIA :: Urania31 :: Infos utiles :: Bricolages & Astuces-
Sauter vers:
